業者様より修理でお預りした、05yリンカーンナビゲーター
故障内容は…
運転席のパワーウインドが動かず&全ドアロックスイッチが作動せず&リアハッチも開かず…

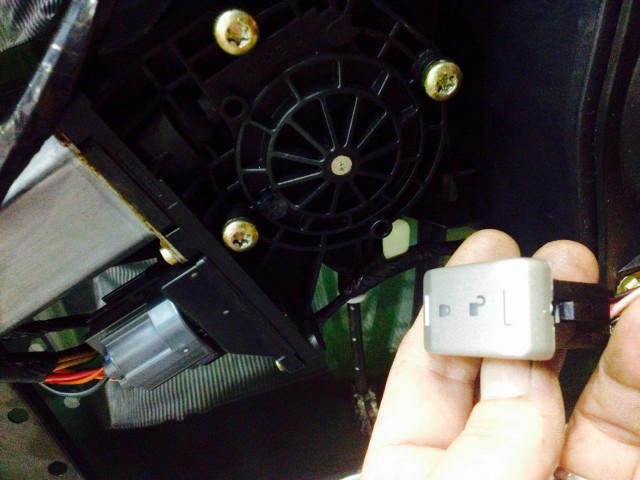

各スイッチやモーター/ユニット等点検したけど問題なしらしく、配線診ても電気もちゃんと…らしい

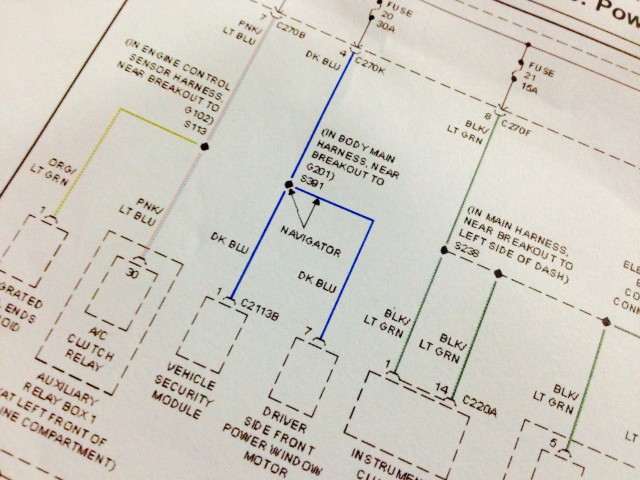

とりあえず配線図を確認して、不具合が起きてる箇所の共通点を探すと
ジャンクションボックスから30Aの電源ラインが、運転席パワーウインドモーターとVSM(ビークルセキュリティモジュール)へと分岐
VSMがドアロック/リアハッチを動かしてるので…このラインが怪しい
確かに30Aのヒューズも切れてないし、もちろん末端のモーターやVSMで電圧みても13V指してる状態
…ですが、電気は電圧だけでは…

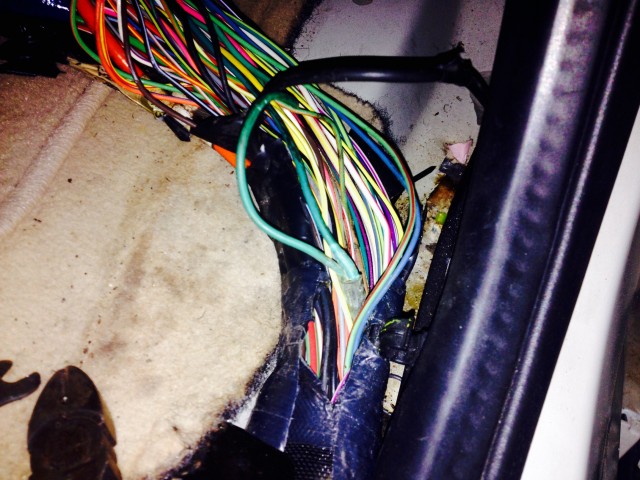

これがその配線図上にある分岐点
ちょっと手で引っ張ってみると…
ぽろっと簡単に抜けちゃいました^^;
経年劣化でこの配線の分岐点部が焼けて、配線内の数本のワイヤーだけで繋がってた状態
もちろん断線じゃないから13Vという電圧はでるけど、モーターやドアロック等を動かす電流は流れれない…分かってしまえば単純な内容ですけど

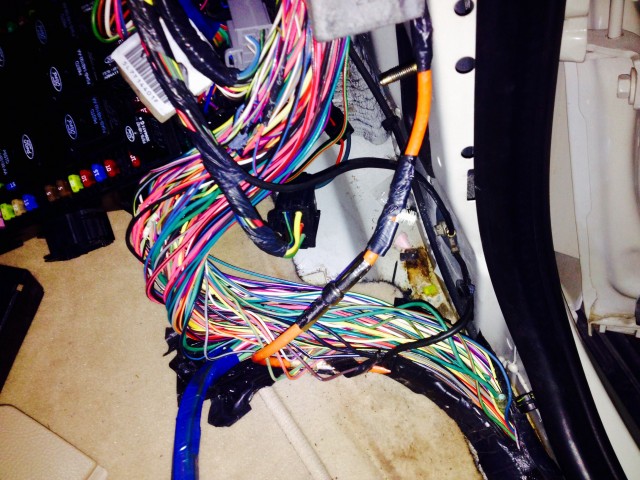

結構、後処理が…うざいです(汗)
わざわざハーネスめくって調べなくても、末端から末端へ配線引き直したら楽なんですが、原因箇所を診てみたい修理屋の性(笑)
