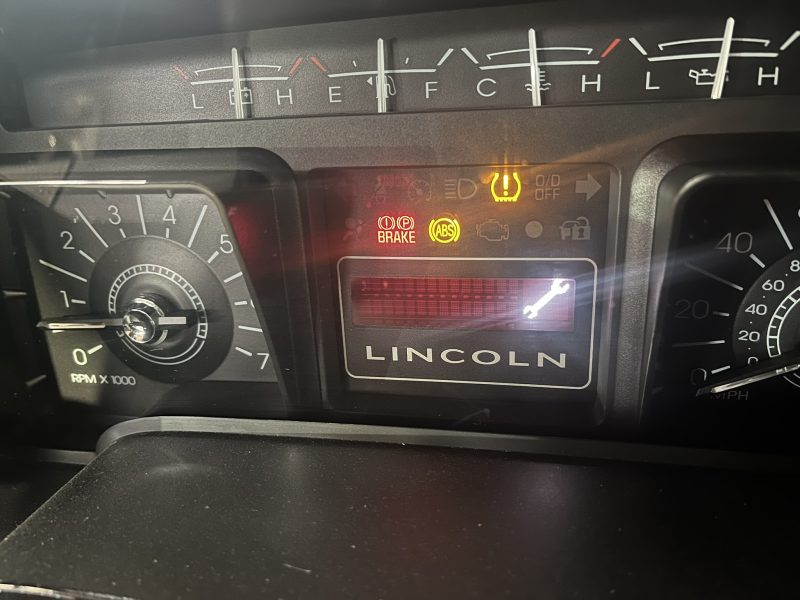

ABS/トラクション等の警告ランプが点灯した、2007yリンカーンナビゲーターの修理作業です。

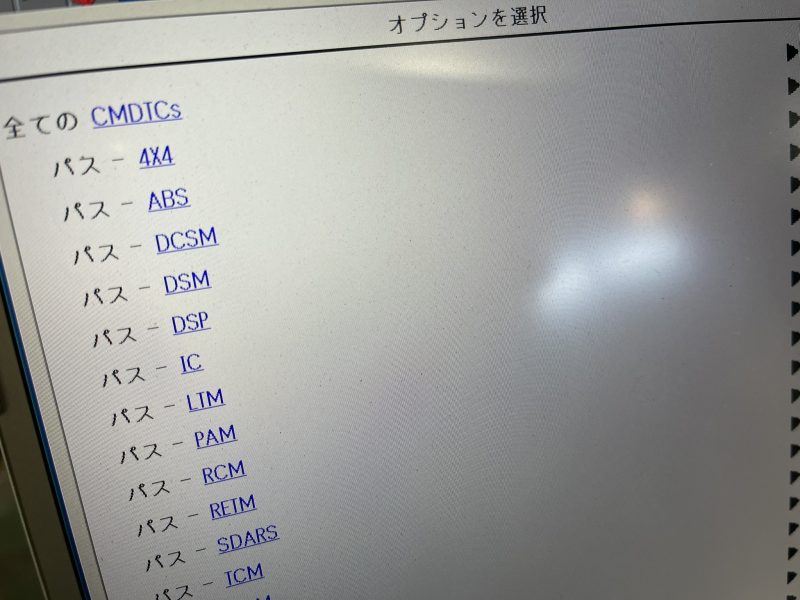

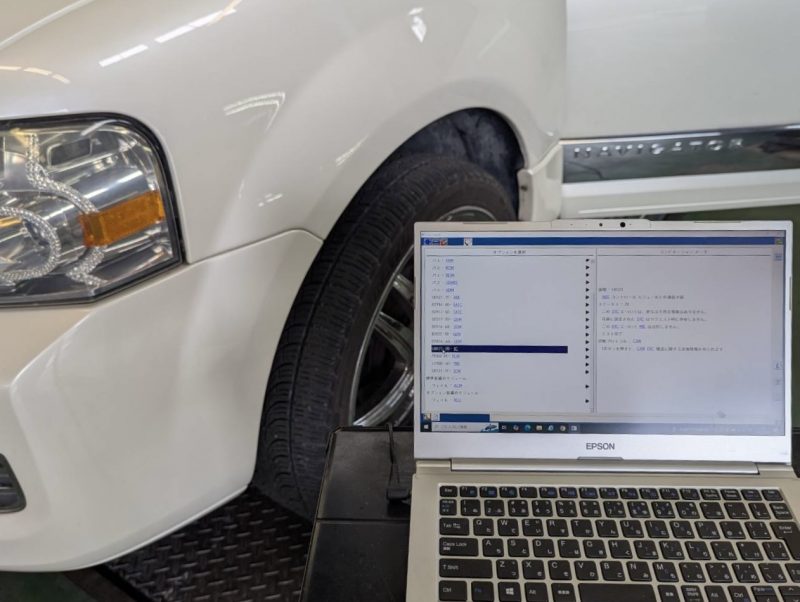

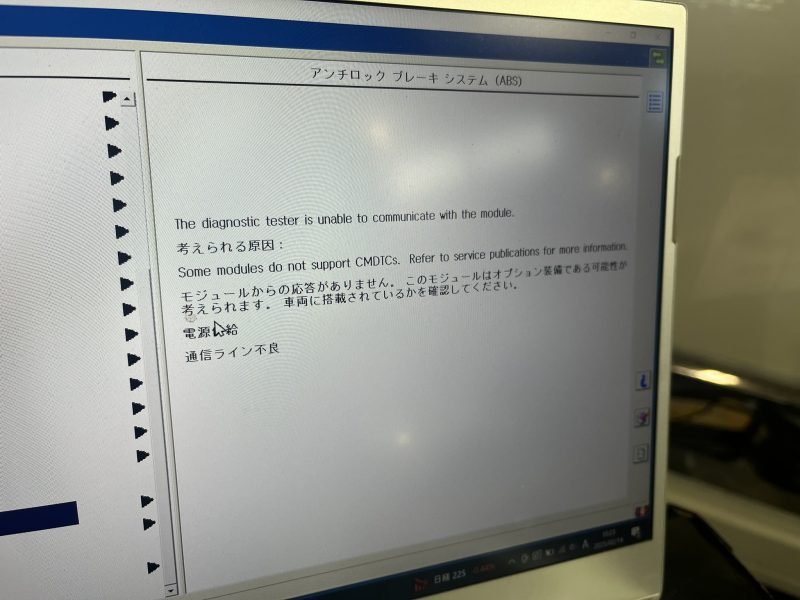

IDS診断機にてセルフテストを実行するも、ABSのモジュールが起動していなくテスターとコミュニケーションがとれない状態です

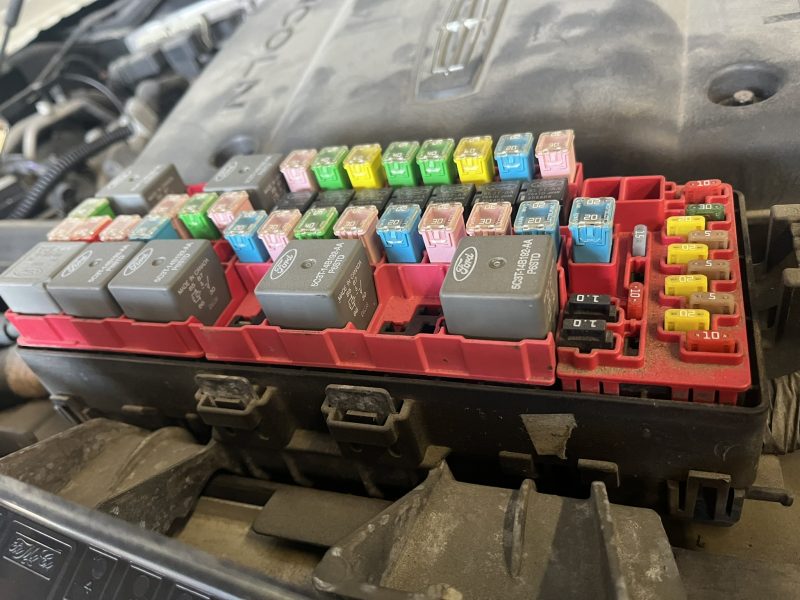

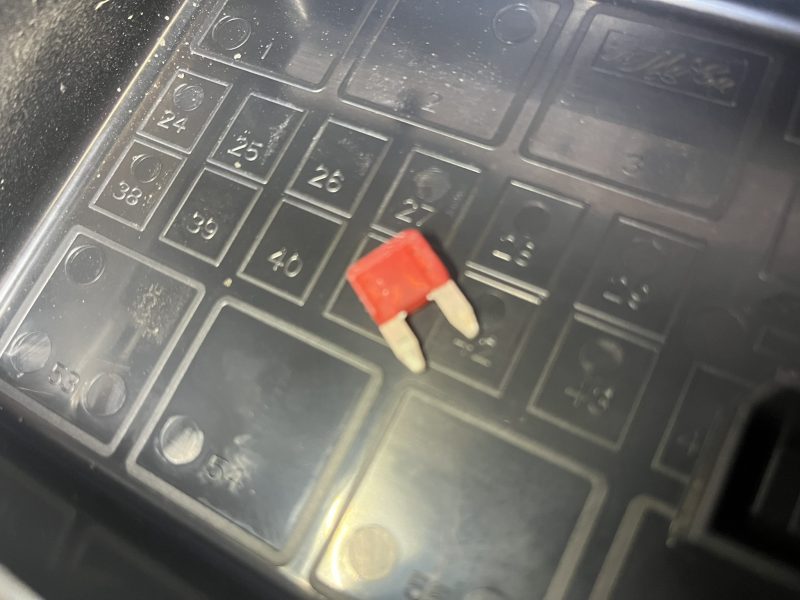

モジュールの起動不良→モジュール電源を点検していくと、ABSモジュールのイグニッション電源ヒューズが断線しているのが判明。



その為、新しいヒューズを装着してテスターでの診断結果では無事正常起動、ロードテスト等繰り返してもヒューズが断線することも無く、先の警告ランプ点灯も解決…と思いきや、冷間時にエンジンを始動すると同ヒューズがまた断線してしまう状態です。



ABSエレクトリカルモジュールのイグニッション電源に使用されているヒューズ回路を、配線図を基に検証していきます。

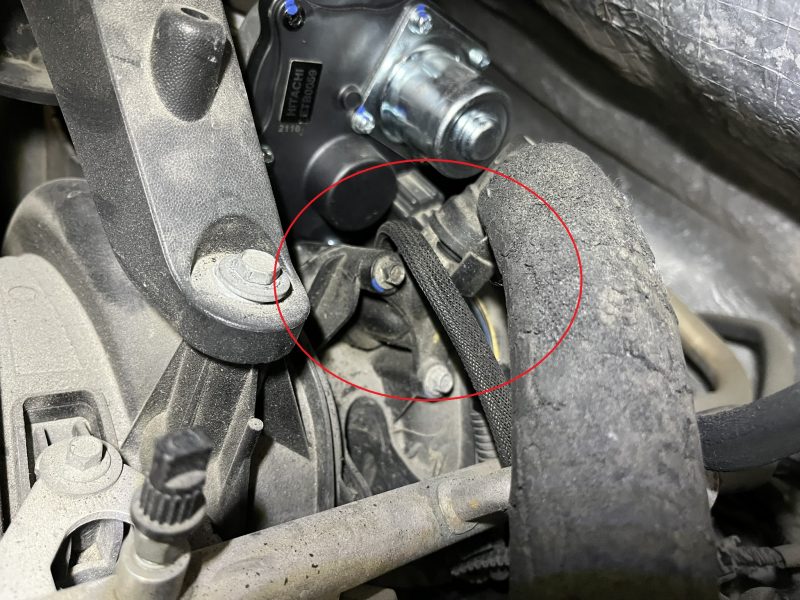

実はこのヒューズの電源回路は、ABSエレクトリカルモジュールのイグニッション電源だけでなく、エンジンのPCVバルブに装着されているヒーター回路の電源にも供給されています。

結論から言えば今回のトラブルは、PCVバルブヒーター内部のショートにより冷間時での作動時にヒューズが断線→ABSエレクトリカルモジュールの電源供給も無くなる為、ABS/トラクションの警告ランプが点灯するというものでした。



UGでは、VCM3をインターフェイスとしたフォード/リンカーンのディーラー診断機であるFDRS＆IDS完備。

現在正規ディーラーが存在しないフォード/リンカーン車での修理にお困りの方、ユーザー様/業者様問わずお気軽にご連絡ください。

UG/yoshida

---

---
