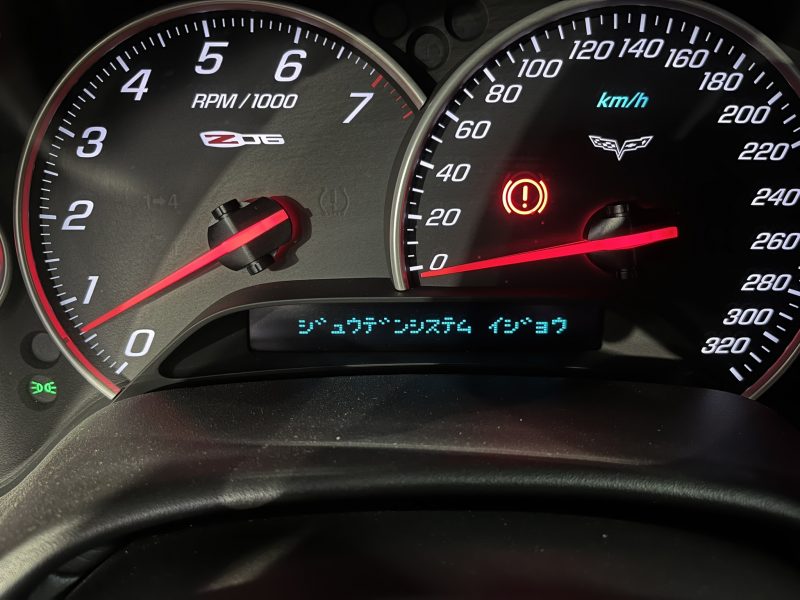

エンジン始動中に「充電システム異常」の警告メッセージが表示され、バッテリー電圧の低下症状が発生する、C6モデル/シボレーコルベットの修理作業です。

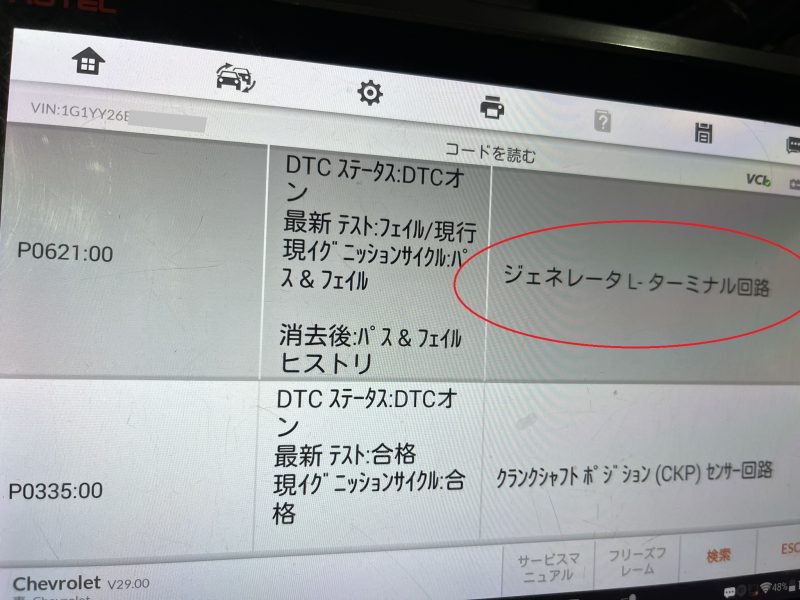

テスターでDTC（故障コード）を確認すると、ジェネレーターのLターミナル回路に対する不具合が検知されています。

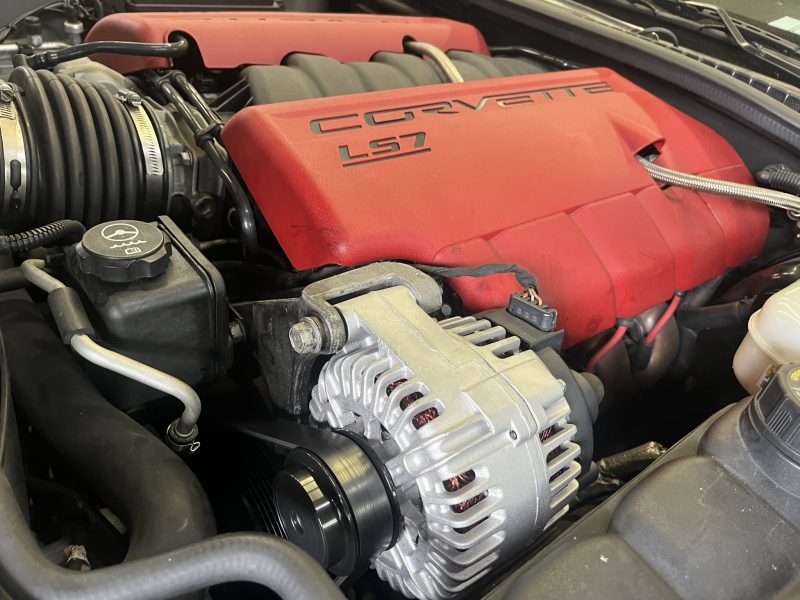

エンジン回転中はベルト駆動によってオルタネーター（ジェネレーター）が回転しバッテリーの充電制御を行う訳ですが、現車はオルタネーターのLターミナル回路に不具合が発生している為＝オルタネーターの充電制御が行えない症状です。

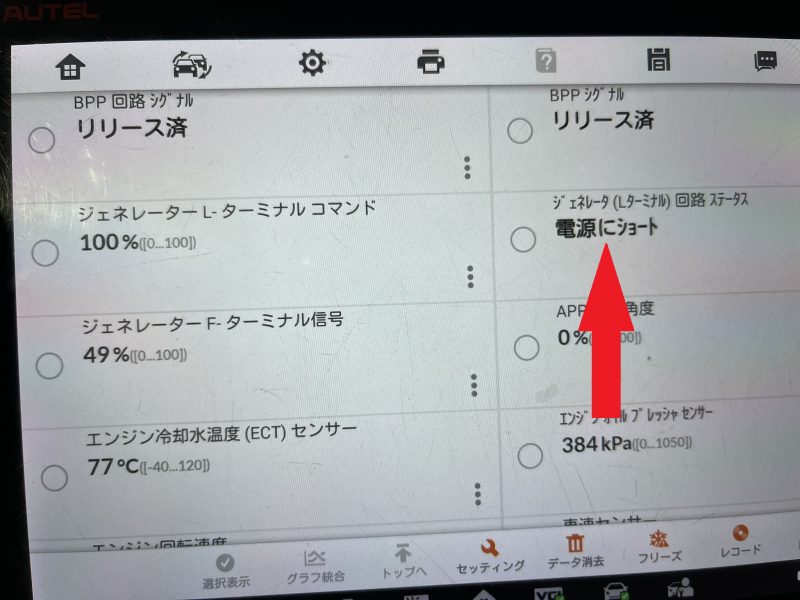

オルタネーターのLターミナル回路ステータスをテスターで確認すると、電源ショートが実測で検知されています。

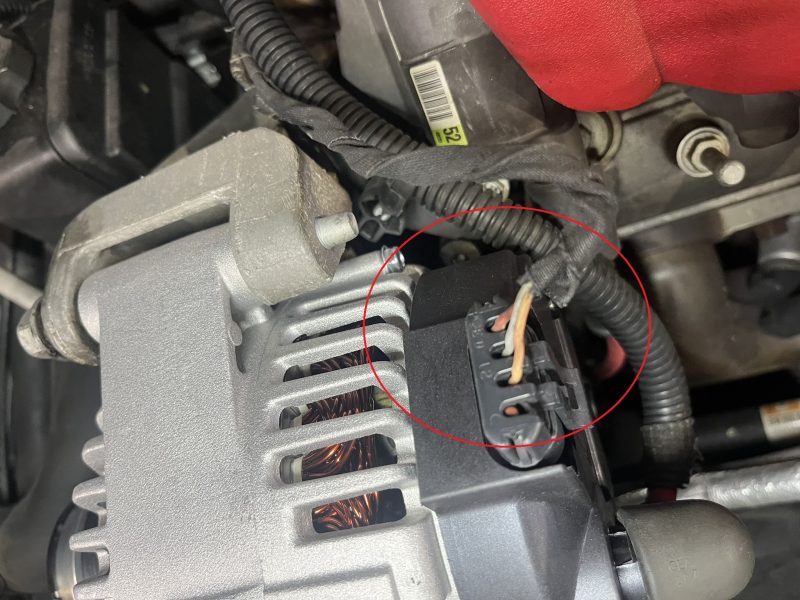

オルタネーターのターミナルにはL端子及びF端子が接続され、ECM（エンジンコントロールモジュール）の監視によって制御されています。
上記実測ステータスの示すショート検知の原因となる箇所、具体的にはまずターミナルハーネスの損傷（端子の損傷やハーネス間のショート等）をまず調べていきます。

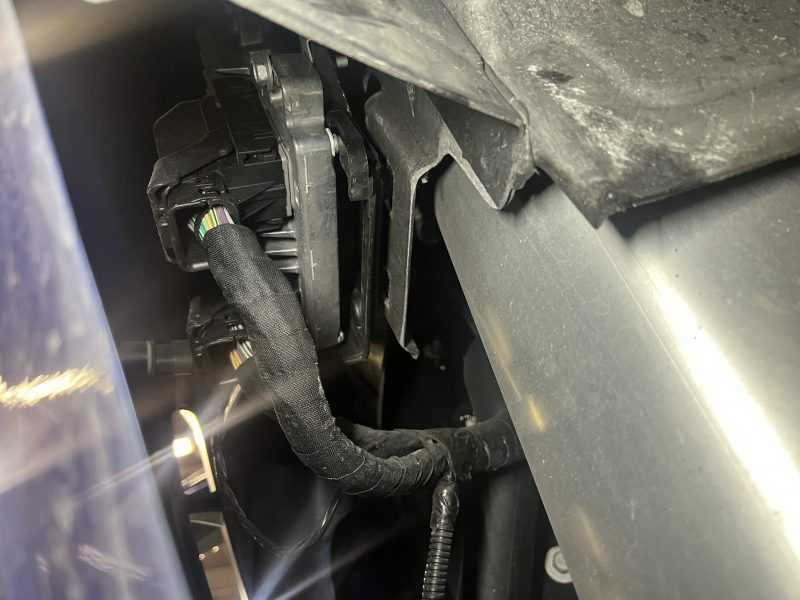

上記ハーネス等やオルタネーター本体に問題が存在していない場合、充電制御を行うECMの不具合も考えられ、実際ECM制御不良によって充電制御が行えなくなる事例も多々存在します。
今回のC6ではもう一点気になる箇所が、意外かもしれませんがスターターモーターのB端子の状態。

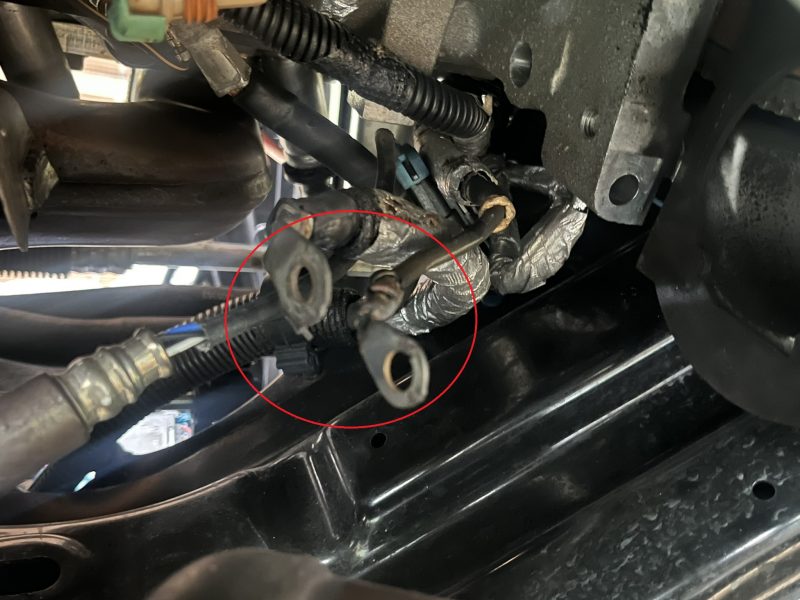

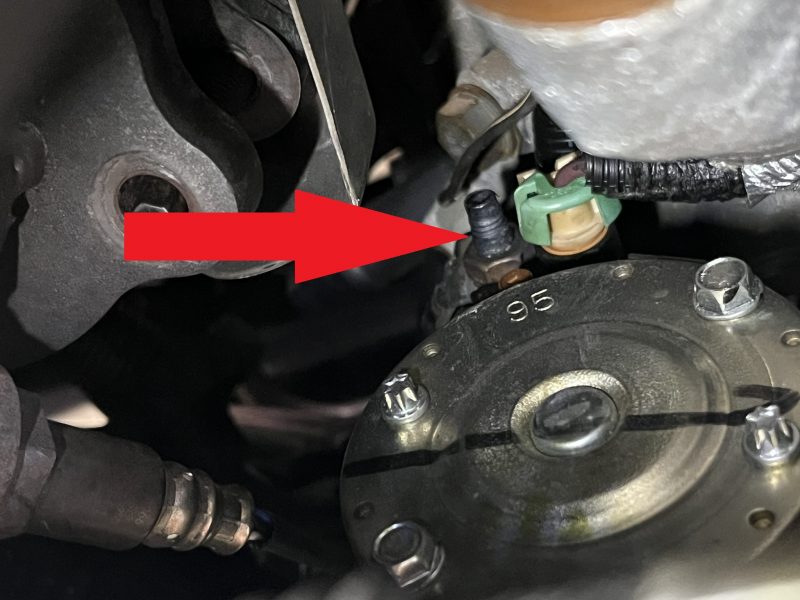

少し見難いですが、スターターモーターのB端子が黒く焼けてしまっているのが確認出来ます。
それによってオルタネーターB端子の発生電圧とバッテリープラス端子の電圧値に差異が発生しています。
バッテリーのプラスハーネスはスターターモーターのB端子へと接続され、そのB端子にてオルタネーター側のB端子と共締めされています。

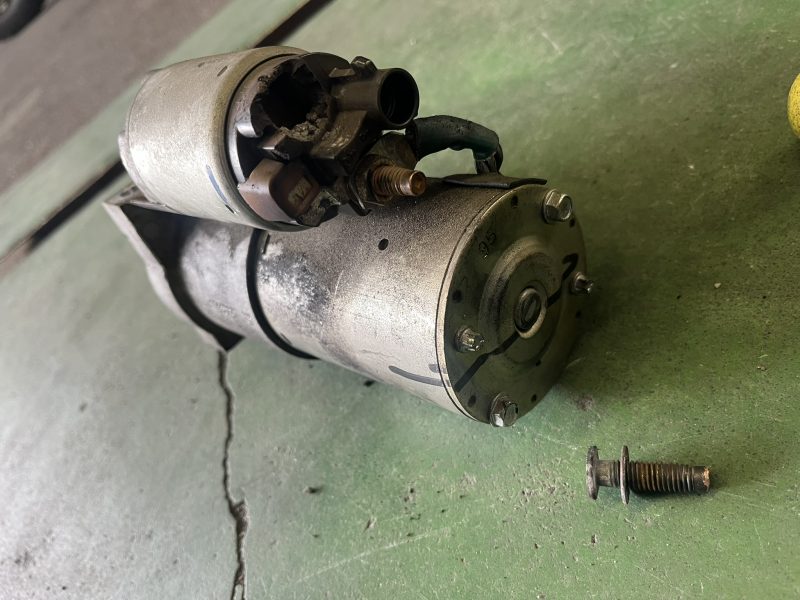

スターターモーター自体の劣化等によってB端子側接続部が損傷すると、オルタネーターB端子とバッテリー側B端子との接合不良が発生し、オルタネーターからの発生電圧がバッテリー側へと導かれない→充電制御不良へと陥ります。
上記内容により、充電不良=オルタネーターの不良とは一概に結論付けるのは危険で、その回路に対する測定診断が重要となります。
GMブランドの車種でメンテナンスにお困りの方（ディーラーの修理金額にご不満の方もしくは違法改造等の理由でディーラー作業を断られた方）、UGでは各種診断はもちろん、ECU交換の際に必要なプログラミング等も全て可能なので、ユーザー様及び業者様問わずご遠慮なくご連絡ください。
UG/yoshida
