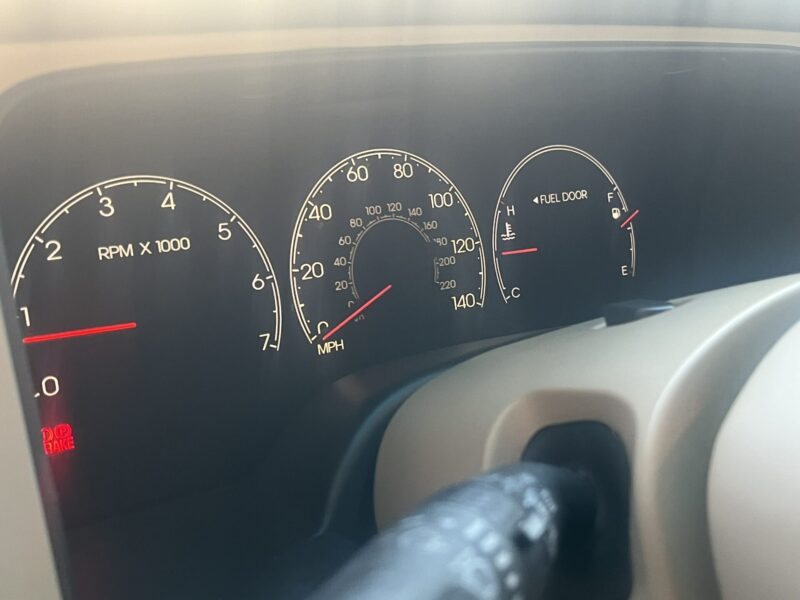

各種警告ランプが点灯し、エンジンの噴け上りやミッションの変速等…様々な不具合が発生する、2005yリンカーンナビゲーターの診断です。

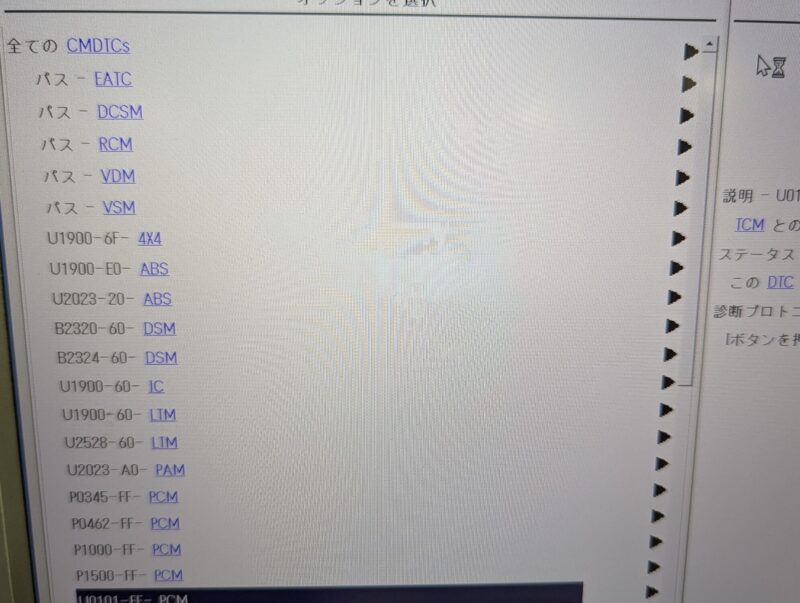

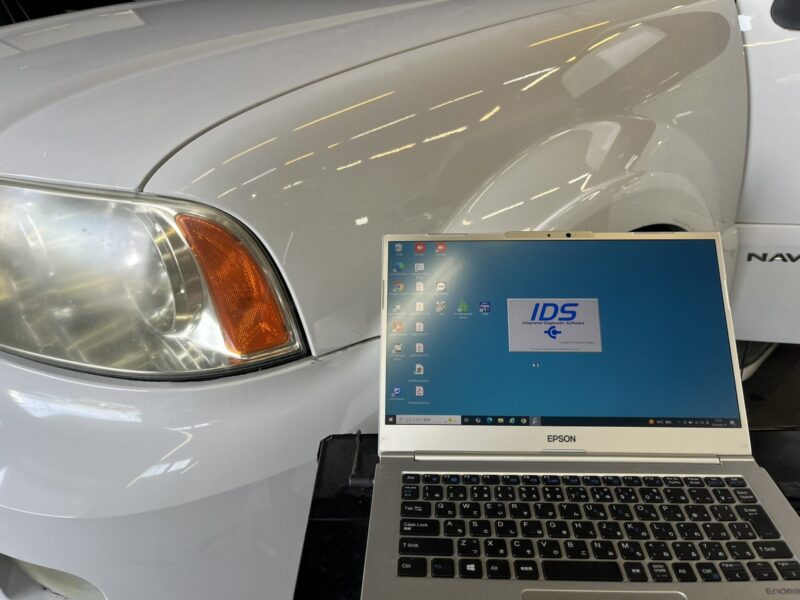

早速IDS診断機にてDTC点検を行うと、各ECUの通信喪失等ネットワークエラーの検知履歴が存在しています。

さらに診断を進めていくと、突然IDS診断機が車両とのコミュニケーションを行えなくなって不調症状も発生…暫く時間を置くとIDSテスターと車両が繋がる様になり、先に示したDTCが履歴として検知されている状態です。

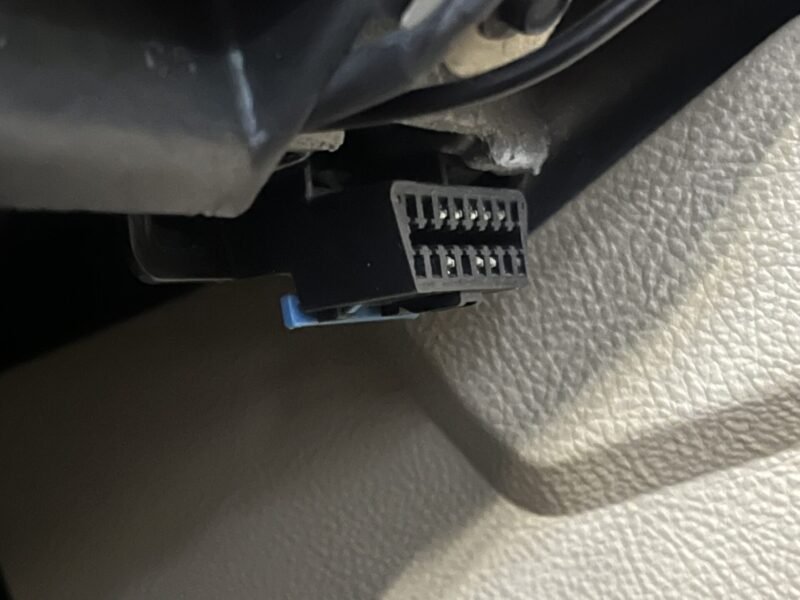

通信喪失エラーからテスターとの通信すら出来なくなる…もちろん普通に繋がる時もあるので、OBD電源には問題ありません。



これらネットワークエラーを引き起こす原因としては、何れかのECU内部不良等によりCANラインへのウイルス信号…等が考えられますが、

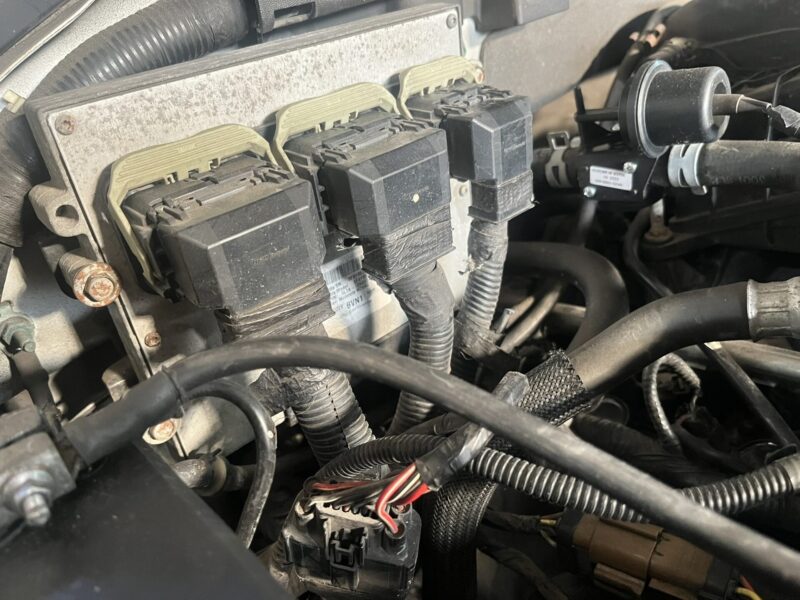

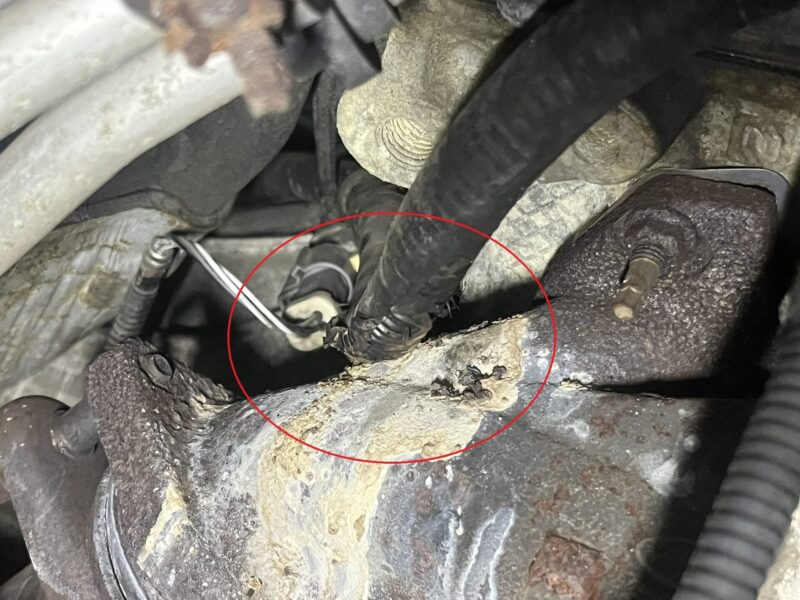

このナビゲーターではPCM（パワートレインコントロールモジュール）のハーネスが、エキゾーストマニホールドに干渉しているのが判明。

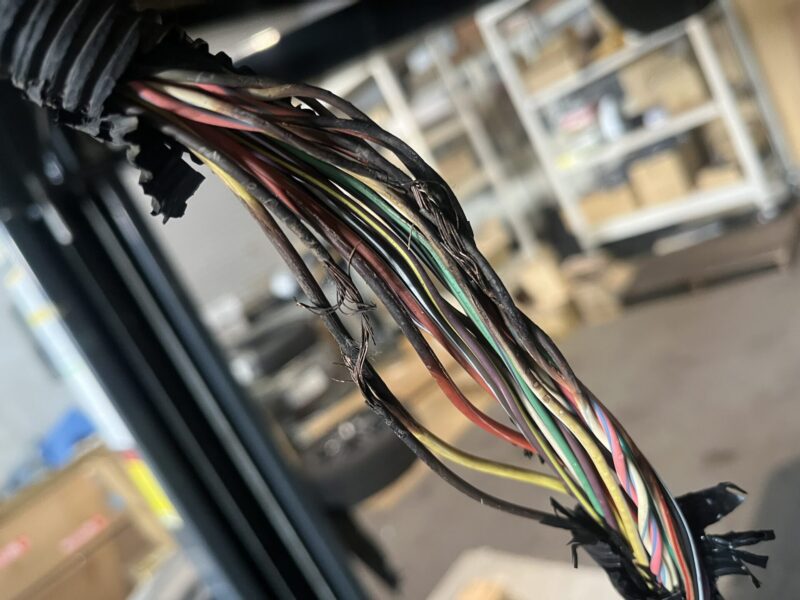

これにより配線が焼損しており、排気温上昇によって通電不良が発生。

このハーネス群の中にPCMのCANデータラインも含まれている為、PCMデータ通信喪失により先の症状が発生していました。

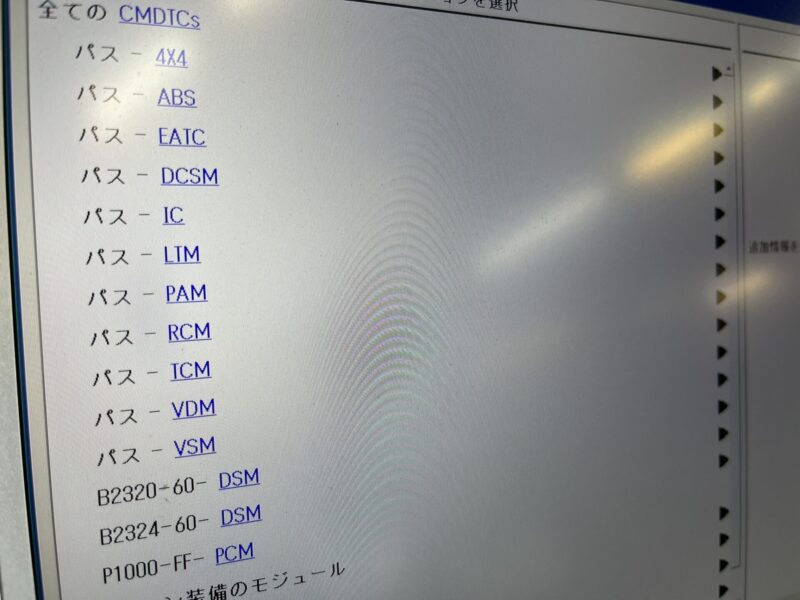

損傷したハーネスを1本1本配線修復したのちは、安定したテスターとのコミュニケーションも回復し、通信喪失等のネットワークエラーも解決出来ました。



UGでは、VCM3をインターフェイスとしたフォード/リンカーンのディーラー診断機であるFDRS＆IDS完備。

現在正規ディーラーが存在しないフォード/リンカーン車での修理にお困りの方、ユーザー様/業者様問わずお気軽にご連絡ください。

UG/yoshida

---

---
