EVAP不具合によるチェックエンジン点灯/ハマーH2

GDS2, TECH2, アメ車, その他, テスター, ニュース＆最新情報

IMG_7941

チェックエンジンの警告ランプが点灯したままの状態なので、お預かりして点検を行った、2004yハマーH2の作業です。



IMG_7605

ECM（エンジンコントロールモジュール）のDTC（故障コード）を確認すると、チェックエンジンを点灯させているエラーは、エバポレーティブエミッション（EVAP）システムの不具合。

EVAPとは主に、ガソリンタンク内から発生する燃料蒸発ガスを大気開放せずに、混合気と共に燃焼させるシステムで、ECM（エンジンコントロールモジュール）にて監視及び制御を行っています。（燃料蒸発ガスは引火性のある有害ガス（揮発ガソリン）なので、自動車ガス規制により大気開放が禁じられています）



IMG_7936

ECMの制御機能は、EVAPキャニスタパージソレノイドバルブをオフにし、EVAPキャニスタベントソレノイドバルブをオンにすることによって、EVAPシステムを密閉します。

その際ECMは、燃料タンクプレッシャーセンサを監視して、EVAPシステムに真空が引かれているかどうかを判定します。



IMG_7612

TECH2を使用してEVAPシステムに対するパージ/ベント操作を行い、その状況に対する実測検知値の確認/判断により、不具合箇所を順番に探索していきます。



IMG_7940

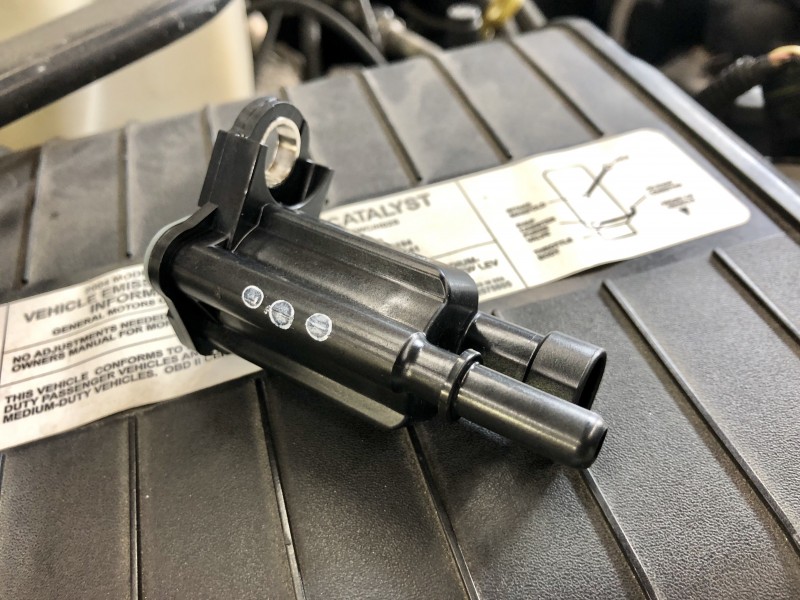

今回のハマーでは、パージソレノイドの要求値に対するタンクプレッシャー検知値より、パージソレノイドバルブの固着と判断。



IMG_7944

UGではGM系（シボレー/キャデラック等）の純正診断機器であるGDS2/TECH2を完備（インターフェイス/MDI2）し、GM/Tisオンライン起動による各種プログラミングも常時対応可能です。

GMブランドの車種でメンテナンスにお困りの方（ディーラーの修理金額にご不満の方もしくは違法改造等の理由でディーラー作業を断られた方）、UGでは各種診断はもちろん、ECU交換の際に必要なプログラミング等も全て可能なので、ユーザー様及び業者様問わずご遠慮なくご連絡ください。
