リアSAMモジュールが潰れる要因/ベンツCLS350

ガソリンを給油しても全くメーターが上がらない状態に陥った、W219型ベンツCLS350の修理です。

そして少し前より、ブレーキペダルを踏んでいないにも関わらず、ブレーキランプも点灯したままの状態。

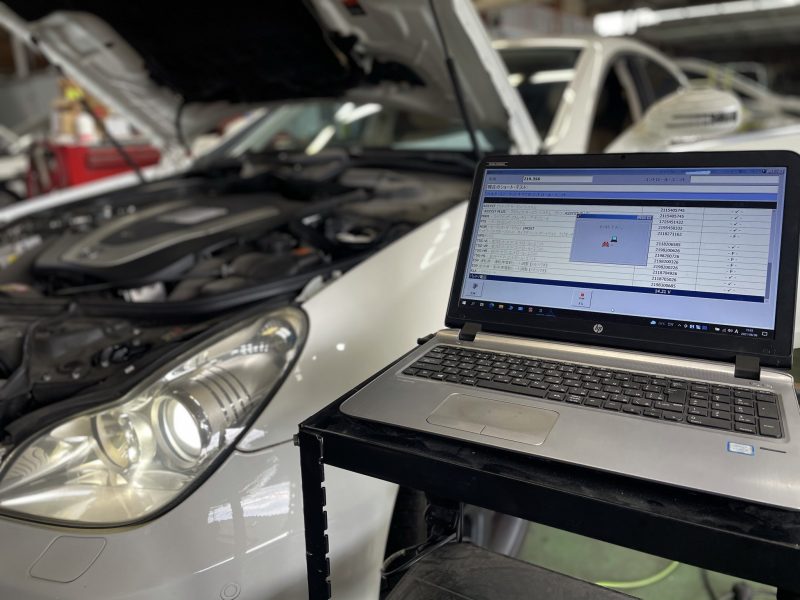

DAS診断機にて故障コードを確認すると、左フューエルレベルセンサーのショートが検知されています。

このエラーメッセージだけを診ると、ガソリンタンク内にあるレベルセンサーの故障かと錯覚する内容です。

しかし、ブレーキランプが消えない症状の発生も考察すると、リアSAMモジュールと呼ばれるユニットの内部制御不良が濃厚です。

フューエルタンクインジケーターのセンサーは、リアSAMモジュールで演算されてメーターディスプレイに表示されます。

その演算された実測値は左右タンク共に127％という値を示しており、正常なセンサー値で無いのが判ります。

W219ではSAMモジュールと呼ばれるECUが計3箇所装備されており、先のタンクレベルセンサー値及びブレーキランプ等の制御はリアSAMにて行っています。

順番に配線等を測定した結果、やはり原因はリアSAMモジュールの内部制御不良と判明。

新しいSAMモジュールへと変更した際は、現車の仕様に適合させるためにコーディング処理を必要とします。

このリアSAMモジュールトラブルの原因となる要因として、W219ではトランク内の湿気が原因となっている可能性があります。

上部のボディパネル部接合部位のシール不良により、微量に雨漏れが発生してモジュール内部が漏電しているケースが多いので要注意です。

UGではベンツ専用診断機である「XENTRY/DAS」を完備し、アメ車のみならずベンツの修理も数多く承っております（2020y度年間ベンツ修理入庫実績255台）

あらゆるクラスの各種故障診断はもちろん、ECU交換の際に必要なオンラインによるSCNコーディング等、ディーラーレベルの作業が可能です。

また、ディーラーでは行うことの無い、各種コーディング変更等も修理作業にて実施（例：一部の中古部品プログラム変更による同期/SBC作動時間超過に対するリセット処置等/その他TVアクティブ化やデイライト等の各種カスタムコーディング）

ベンツの修理でお悩みの方は、ユーザー様/業者様問わず、お気軽にご連絡お願いします。
