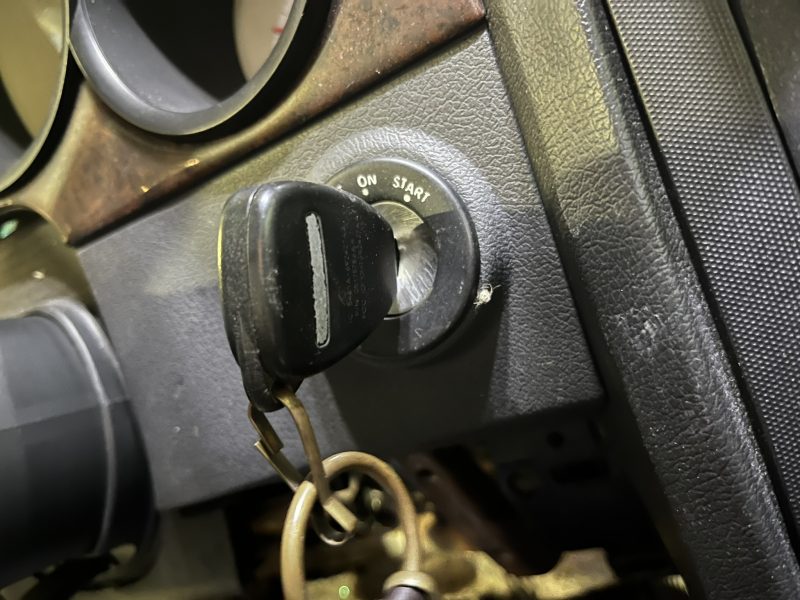

イグニッションキーを廻してもスターターが廻らず、セキュリティ警告ランプが赤く点滅している状態に陥った、2005yダッジマグナムの修理です。

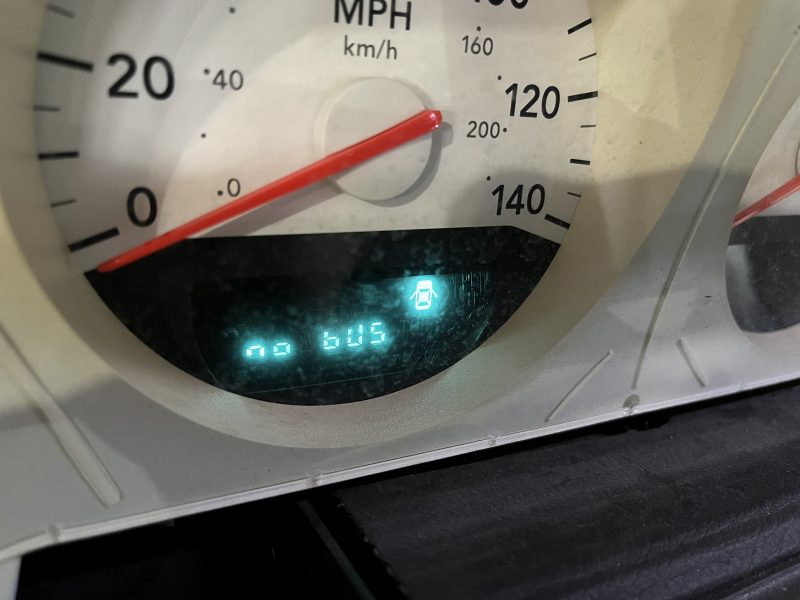

メーターディスプレイには「NoBus」メッセージが表示され、車両を診断しようにもテスターと全く通信してくれない状態です。

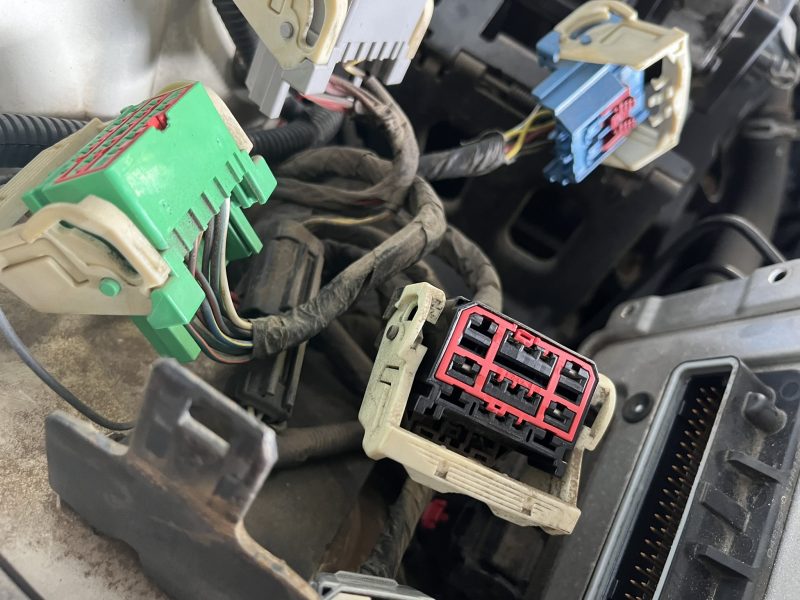

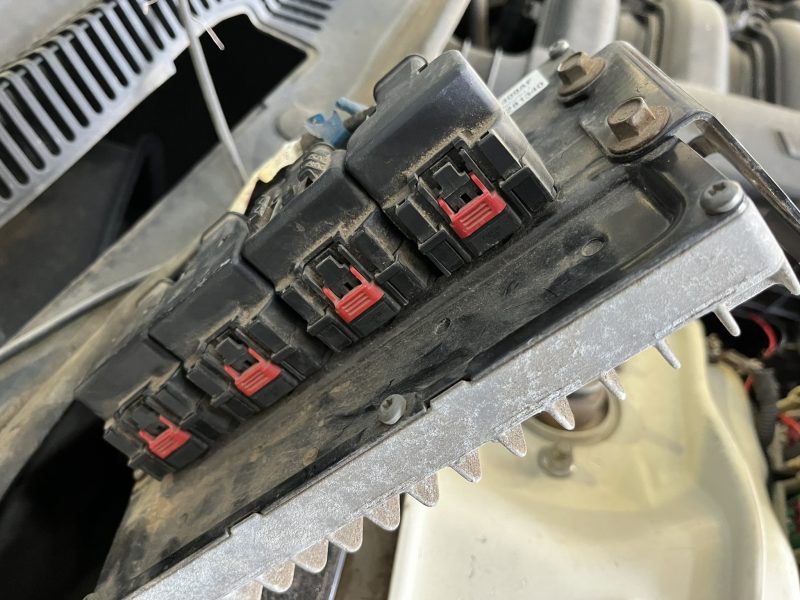

いわゆる車両のコントロールエリアネットワーク（CAN）が機能していない状態と予測でき、実際にメインとなるPCM（パワートレインコントロールモジュール）の電源を測定しても起動電圧が供給されていません。

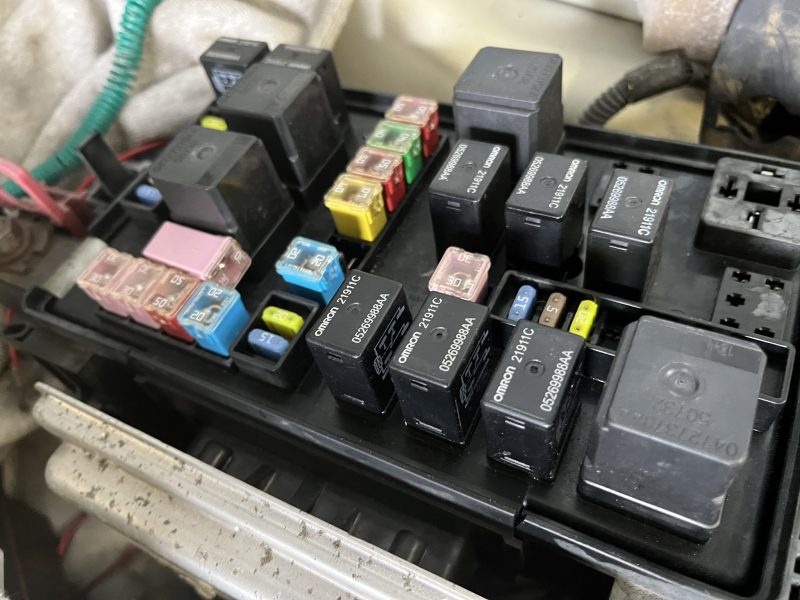

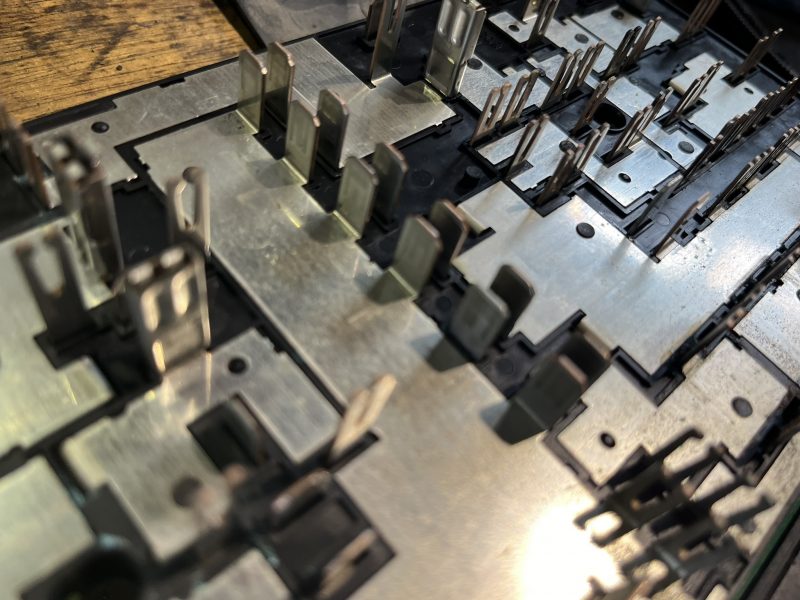

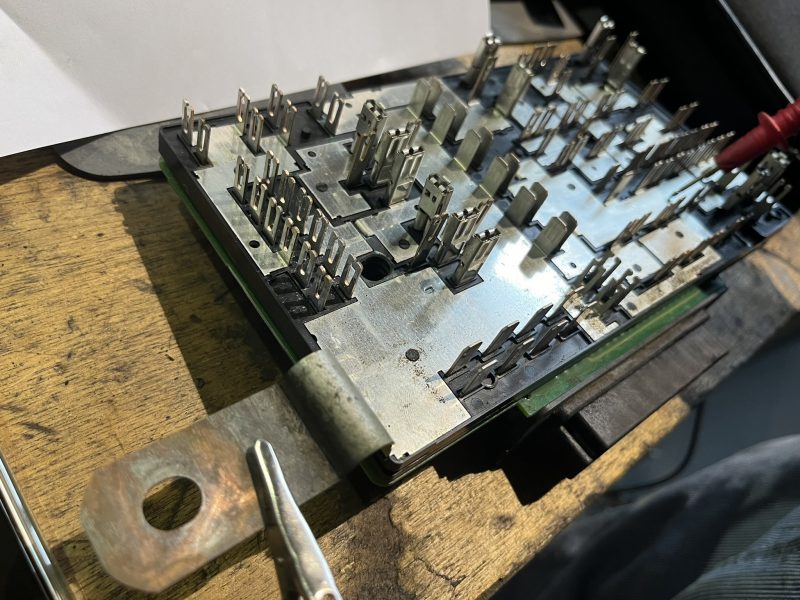

配電不良の為エンジンルーム内のヒューズボックスを測定すると、インテグレーテッドパワーモジュールへの＋B電源が半分程度発生していない状態であることが判明。
それにより主要なECU電源電圧が供給されず＝各主要ECUが起動しないためにエンジン始動制御不可能＆テスターもECUが作動していないので通信できない状態に陥っています。
途絶えてしまっている＋B電源群は、リアのパワーデストリビューションモジュールからの配電に属した回路と判明。
測定診断を進めると、その回路にアースショートが発生しており、ヒュージブルリンクが断線してしまった状態です。

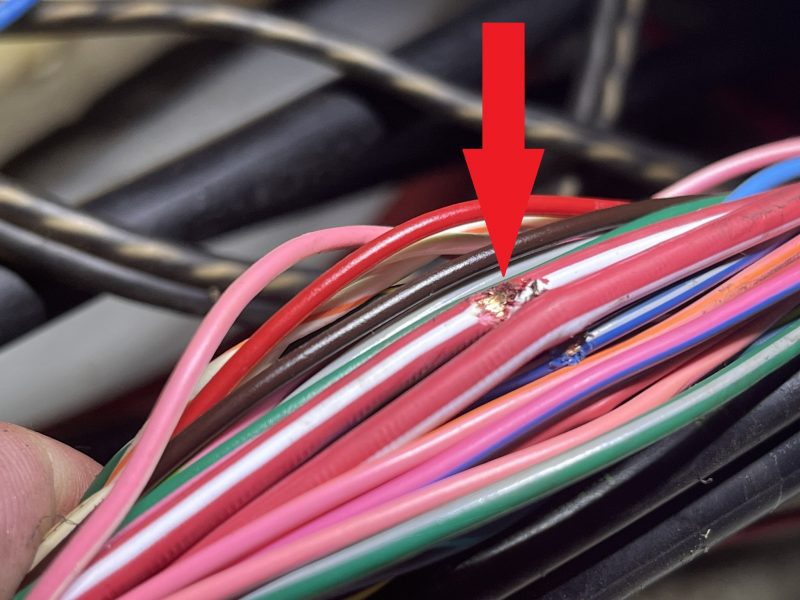

その回路の配線を順番に調べていくと、メインハーネスの一箇所が損傷してしまっているのが判明。

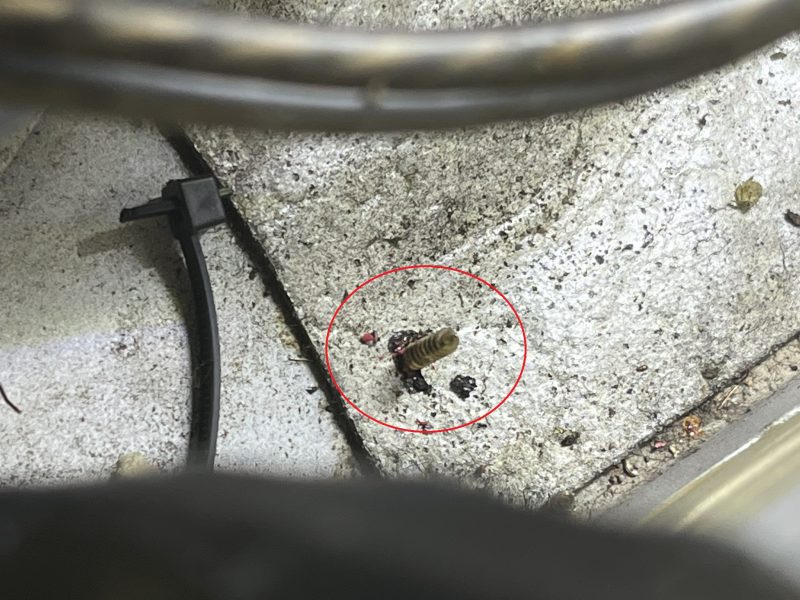

過去に何処かで装着された、フロア下に設置されたイルミネーションランプを固定する為に取り付けられた後装着ステーのタッピングビス。

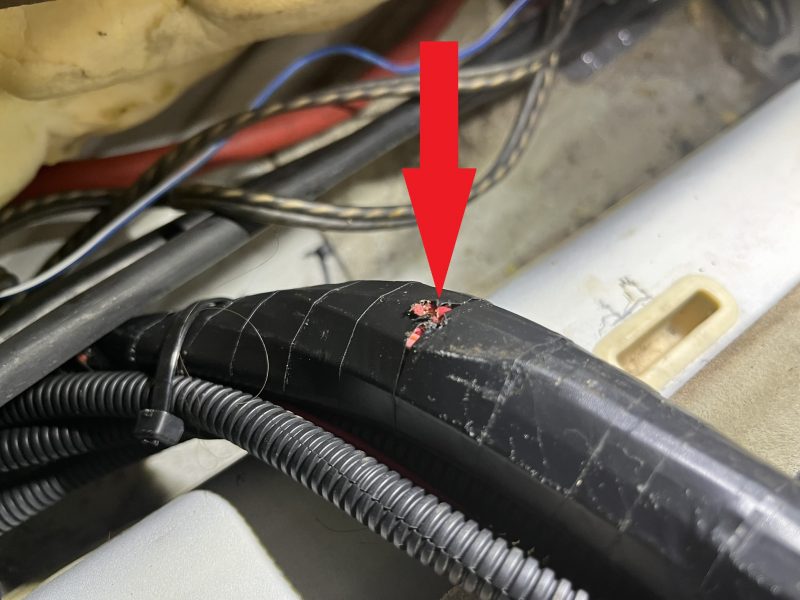

そのビスを挿入している箇所が、ちょうどメインハーネスの真下に位置し、先の＋B回路に接触してショートしてしまっていました。
ショート箇所の配線修復後は、ヒュージブルリンク回路もショートせず通電し、テスターとの通信も復活。
もちろんエンジン始動も問題なく可能となり、無事作業完了です。

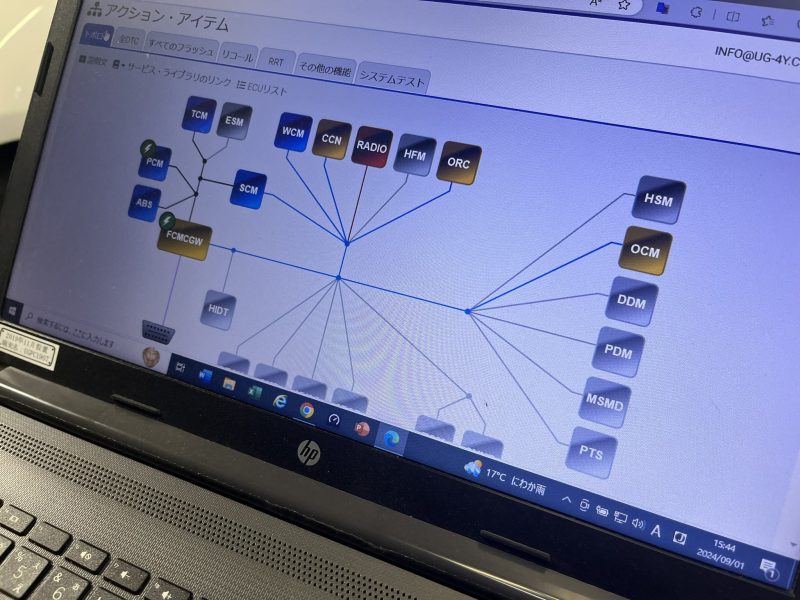

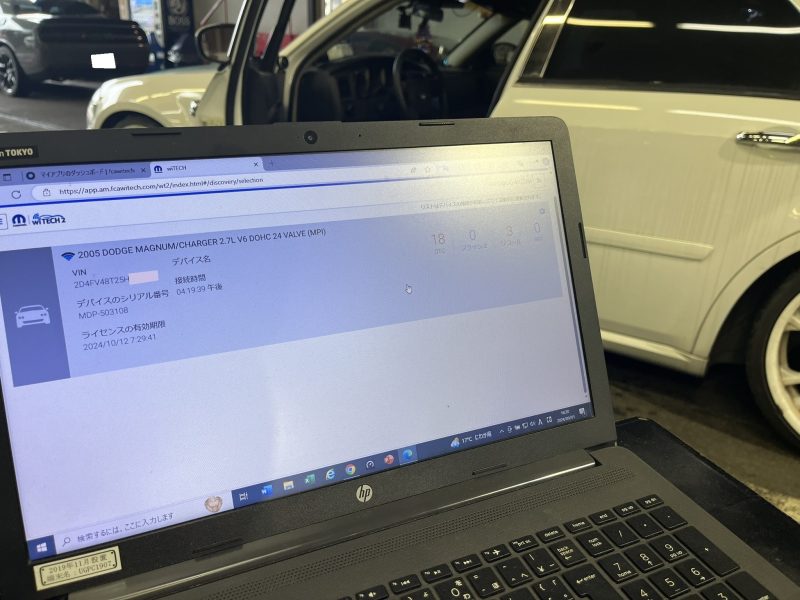

UGではオンラインディーラー診断機であるwiTECH2（ワイテック2）を導入しています。
クライスラー/ダッジ系だけでも年間400件以上の各種メンテナンスご入庫を頂いているUGでは、連日オンラインによる診断/プログラム作業を行っています。（2023y度 年間クライスラー&ダッジ修理入庫実績433台）
UGでは今後も継続して、ECUプログラミングを含むクライスラー/ダッジ系の全ての作業を自社内で行える環境を維持しますので、メンテナンスでお困りの方は ユーザー様/業者様問わず ご縁慮無くお問い合わせ下さい。
UG/yoshida
