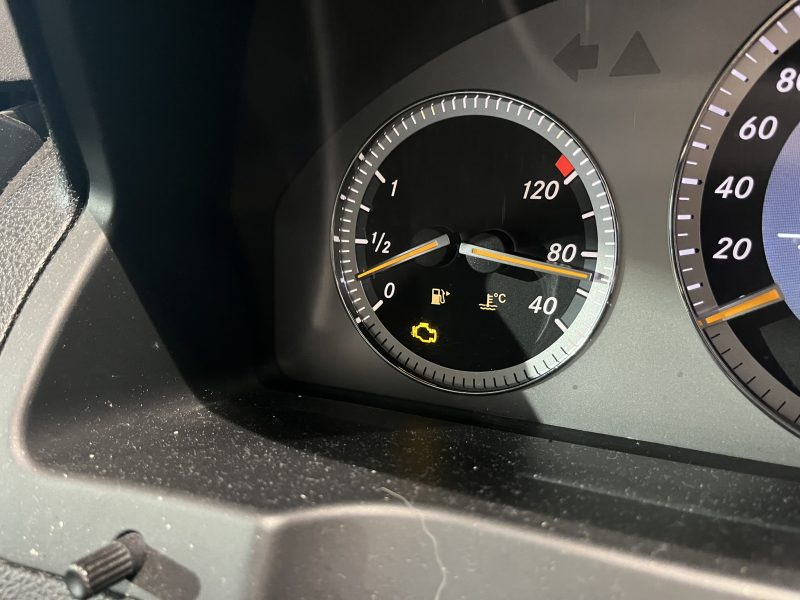

チェックエンジン警告の点灯トラブルにて修理作業を行った、W204モデル/ベンツC200のご紹介です。

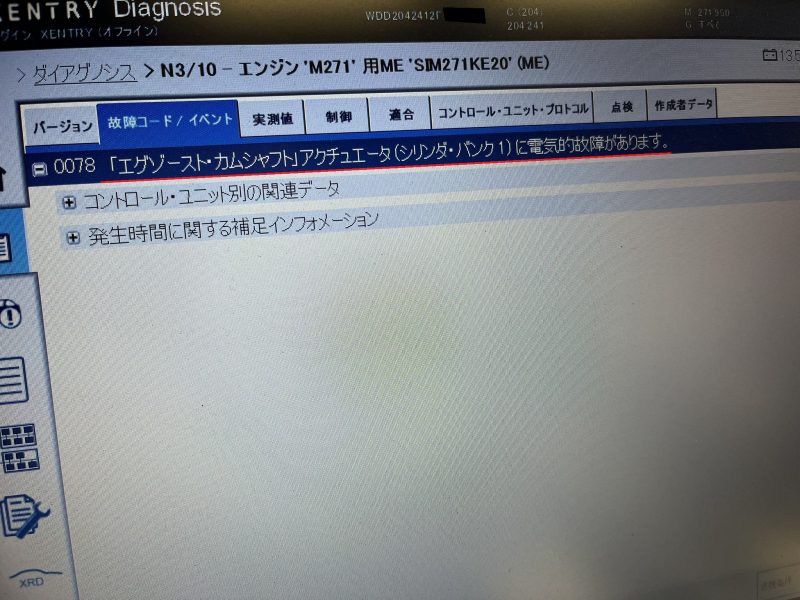

MEコントロールのDTC（故障コード）を確認すると、エキゾーストカムシャフトのアクチュエータに電気的故障が検知されています。

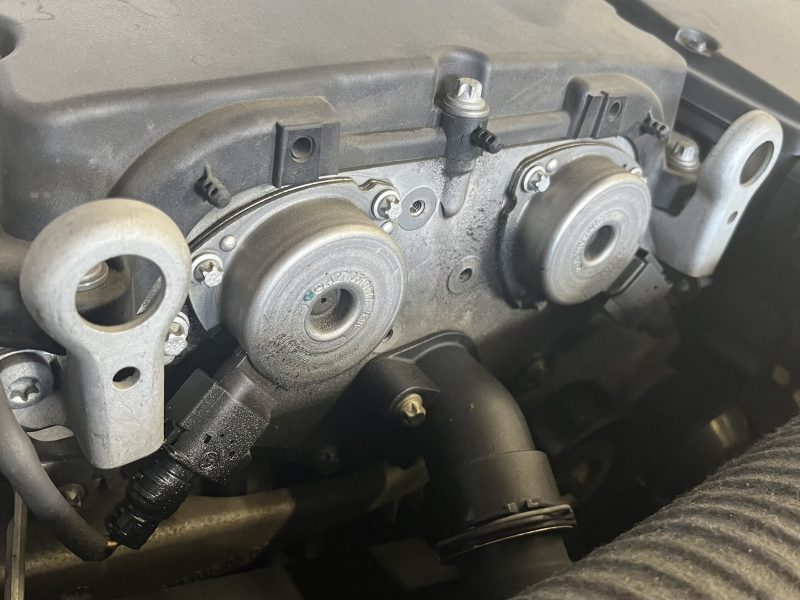

可変カム機構が備わっているM271エンジンでは、IN/EX双方に其々マグネットソレノイドが備わっており、MEコントロールによって可変カムアクチュエーターを制御しています。

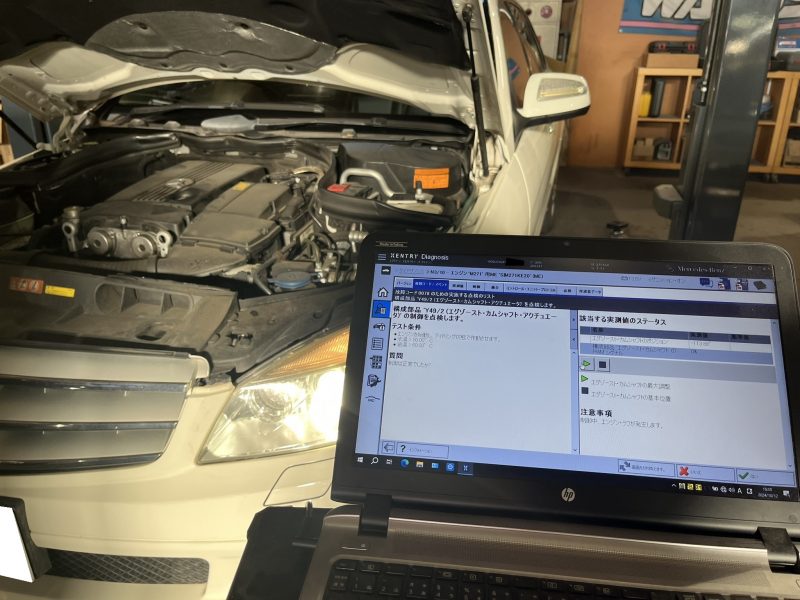

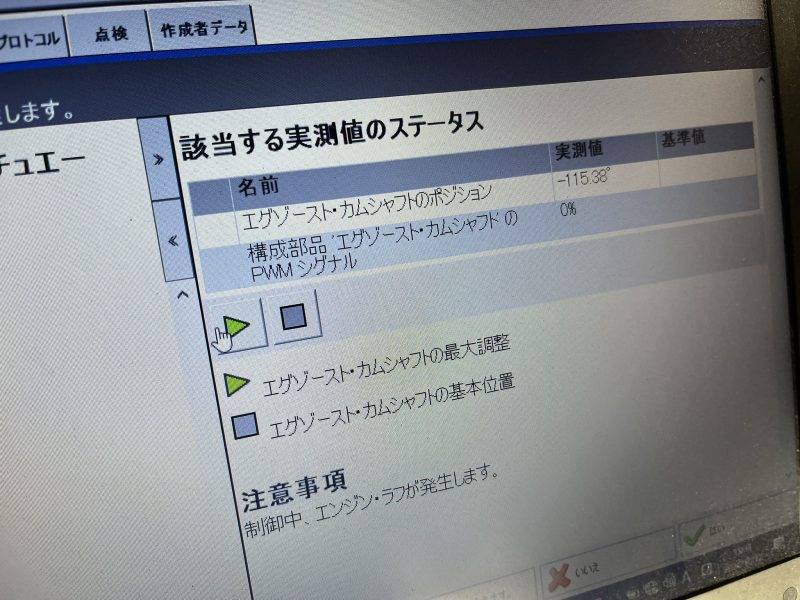

DTC内容に基づいてEX側カムシャフトの可変作動テストを行うも、全く正常に制御していません。



MEからのPWMシグナルが供給されているにも関わらずカムシャフトの実測が可変制御しない場合、配線の断線や監視しているセンサー値の不良、そして油圧アクチュエーターの機械的動作不良等が考えられます。

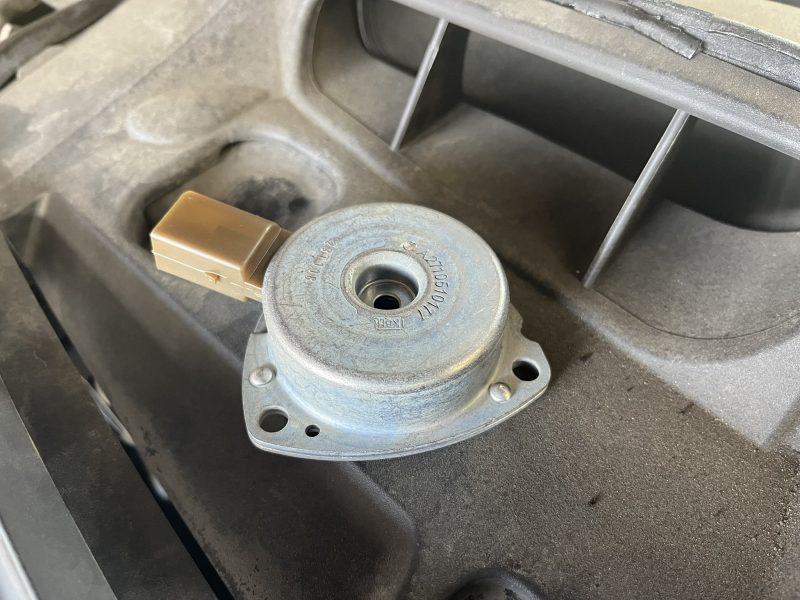

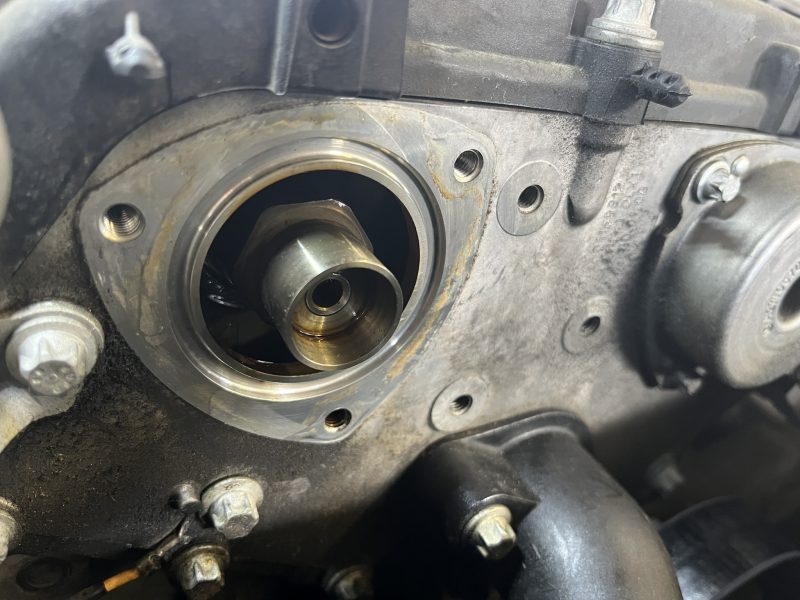

今回の不具合は点検の結果、油圧アクチュエーターを作動させるマグネットソレノイドの内部断線と判明。

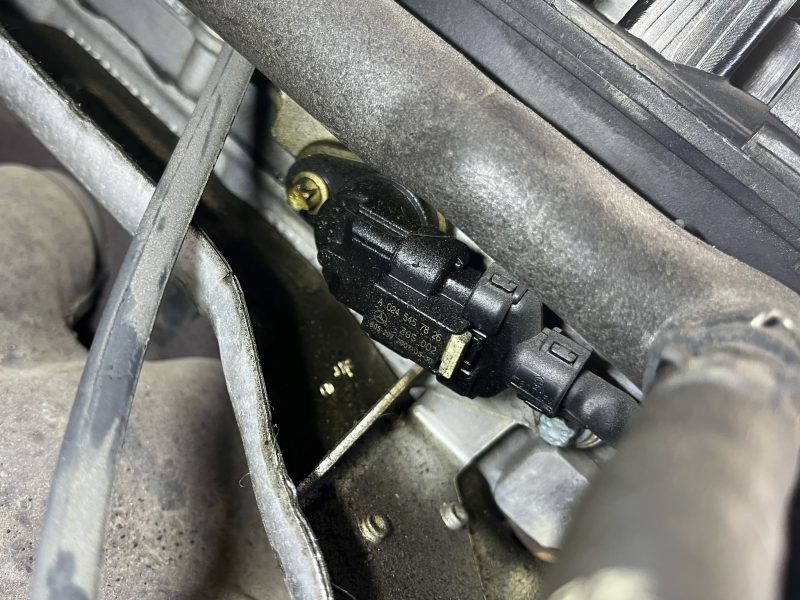

また、カムスピードセンサーもオイル漏れが診うけられたので、同時に交換作業を行いました。

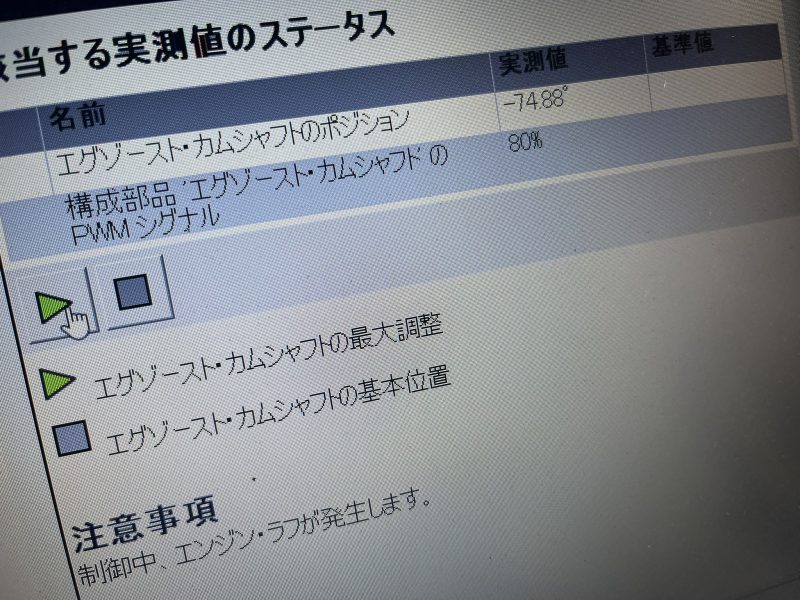

作業後の可変実測テストでは、正常な制御動作が確認出来、無事作業完了です。



UGではベンツ専用診断機である「XENTRY/DAS」を完備し、各クラスのベンツ修理も数多く承っております（2023y度 年間ベンツ修理入庫実績279台）

あらゆるクラスの各種故障診断や各種コーディング変更等（カスタムコーディング）も修理作業にて実施しています。

ベンツの修理でお悩みの方は、ユーザー様/業者様問わず、お気軽にご連絡お願いします。



UG/yoshida

---

---
