運転席エアバッグシステムの不具合警告にてご入庫頂いた、W176/ベンツA180の修理作業です。

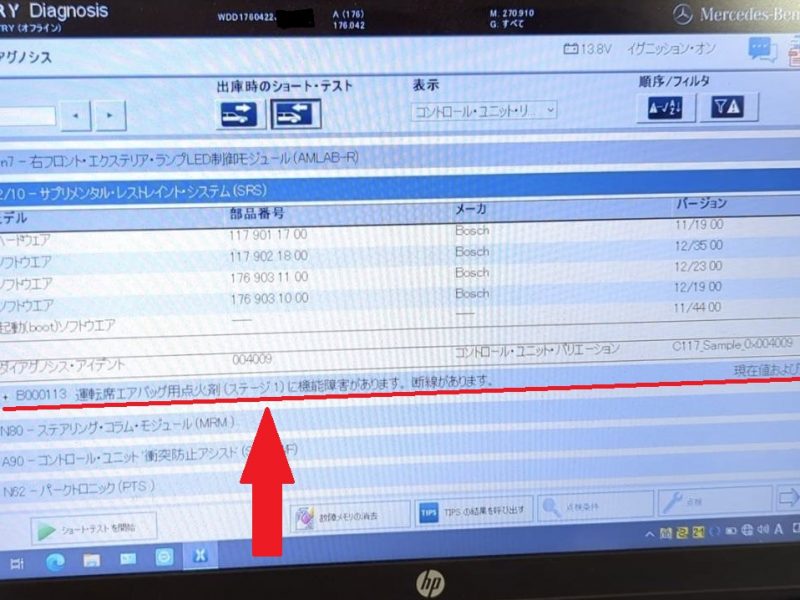

XENTRYテスターによるショートテストでは、サプリメンタルレストレイントシステム（SRS）に運転席エアバッグ用点火剤の断線が検知されています。

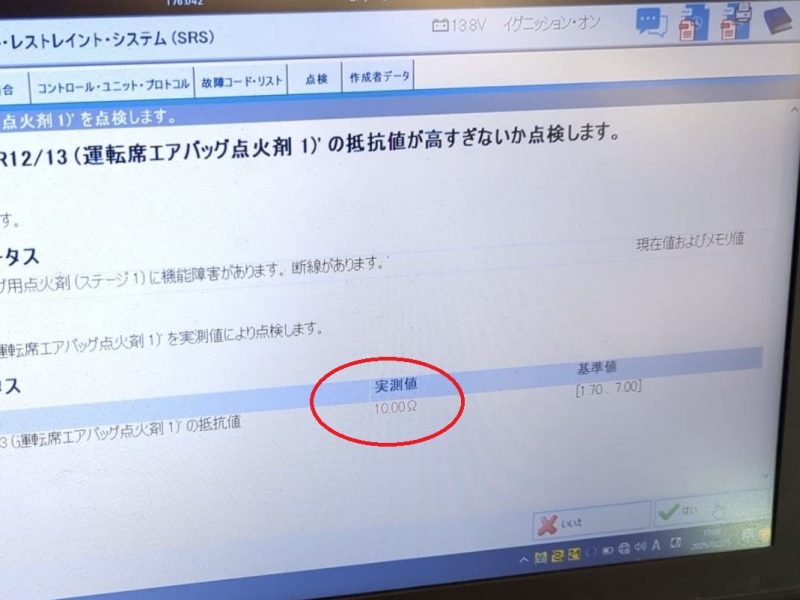

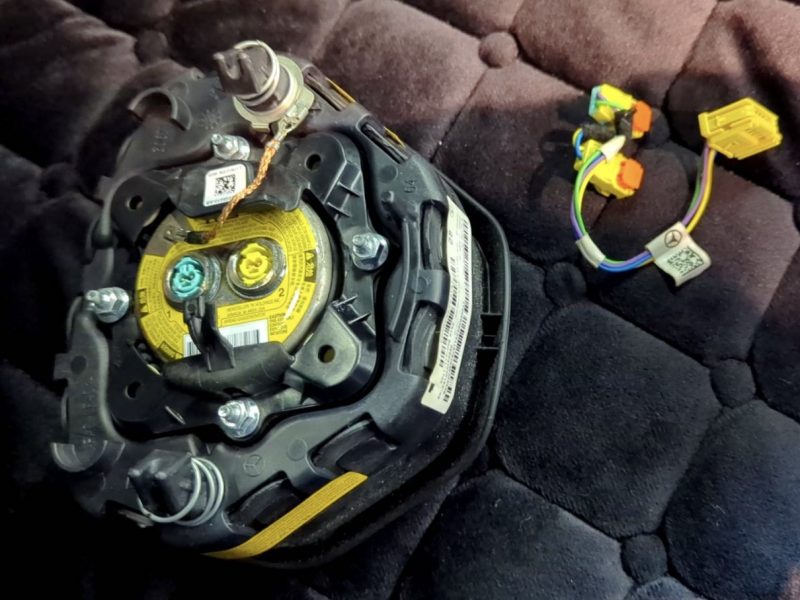

実測値を確認すると運転席点火ステージ1回路に10Ωもの抵抗値が発生しているので、ステアリングからエアバッグを取り外して測定診断を進行していきます。

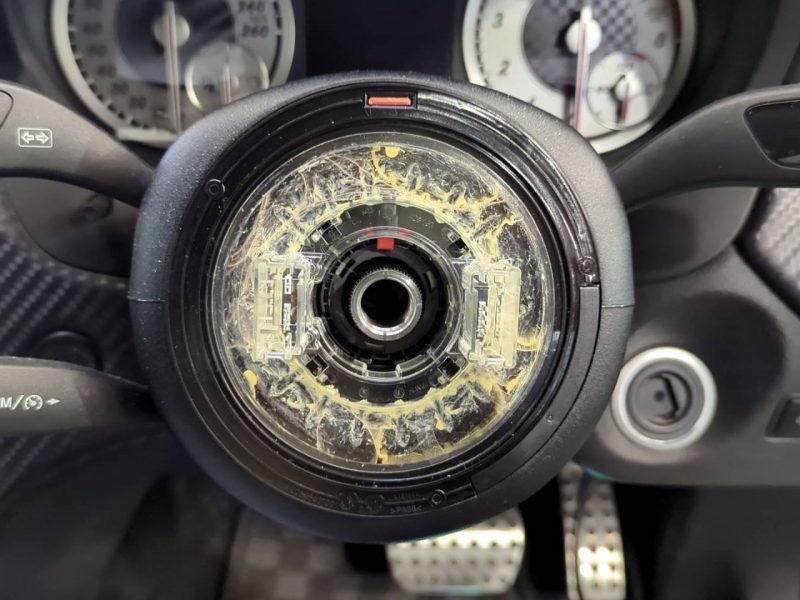

回転するステアリングホイールに装着されているエアバッグ点火回路の配線は、ステアリングコラム側にあるスパイラルケーブルを介して接続されています。

リール上に巻き取られているスパイラルケーブル内で抵抗が発生し＝運転席エアバッグ点火回路の配線が断線と検知されている状態です。

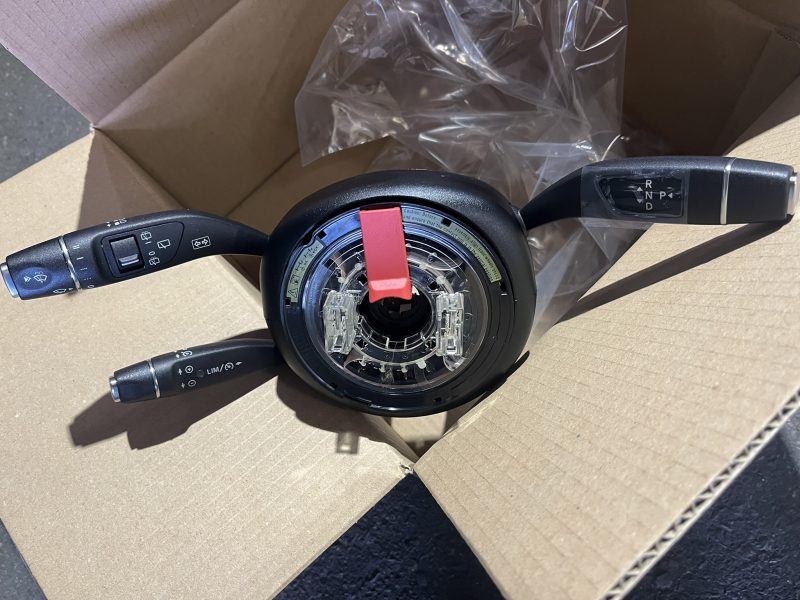

このスパイラルケーブル部は単品部品での供給は無く、ステアリングコラムモジュールAssyでの交換となります。

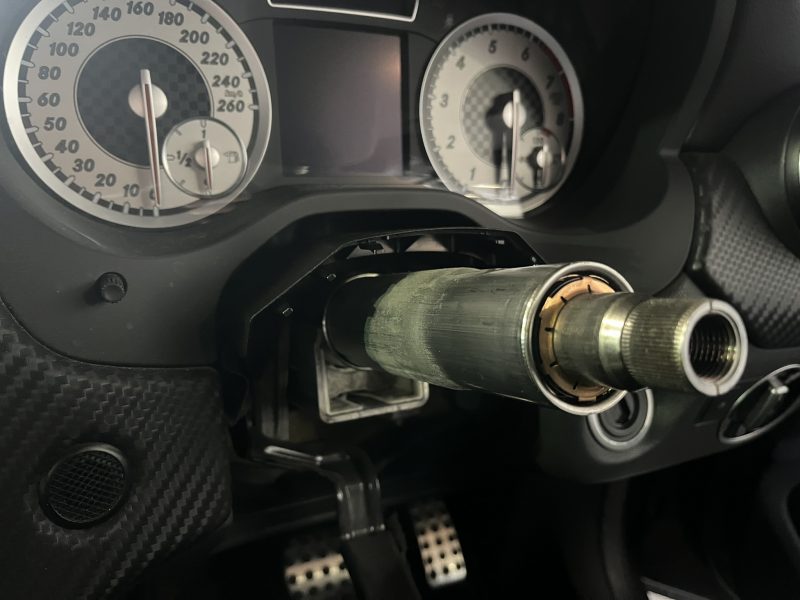

ステリングコラムモジュール交換/セットアップ後は先のエラー検知も改善し、無事納車完了です。

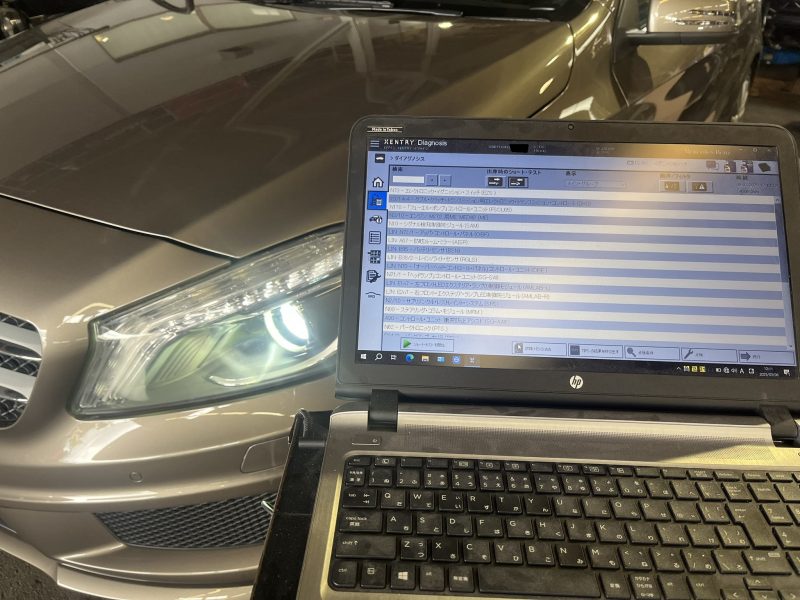

UGではベンツ専用診断機である「XENTRY/DAS」を完備し、各クラスのベンツ修理も数多く承っております（2024y度 年間ベンツ修理入庫実績227台）

あらゆるクラスの各種故障診断や各種コーディング変更等（カスタムコーディング）も修理作業にて実施しています。

ベンツの修理でお悩みの方は、ユーザー様/業者様問わず、お気軽にご連絡お願いします。



UG/yoshida

---

---
