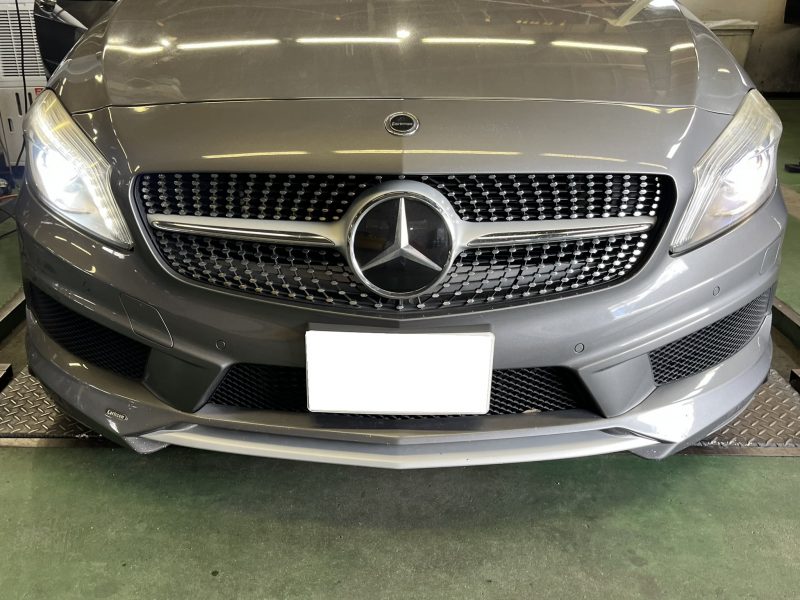

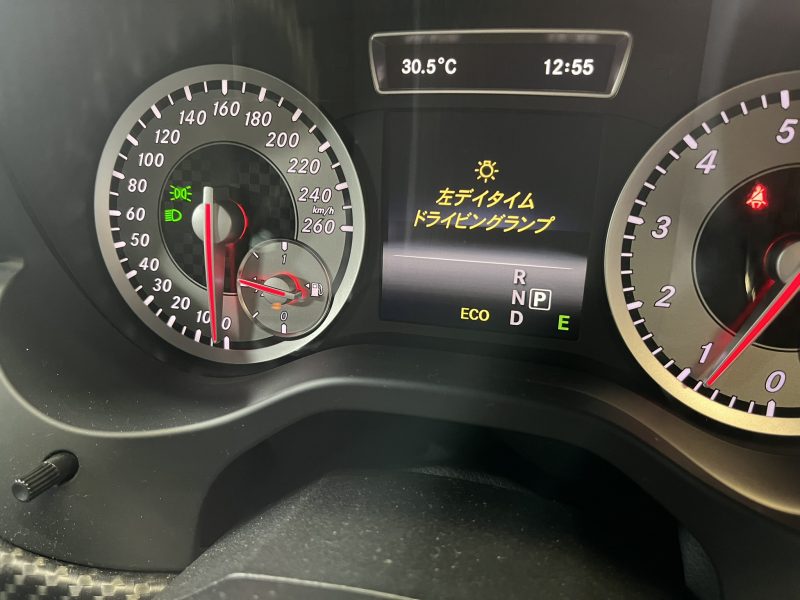

左側のフロントウインカー及びデイライトが全く点滅/点灯制御しなくなった、W176モデル/ベンツA180の作業です。



エクステリアランプ関連の点灯不良＝バルブ切れ等を疑う内容ですがLEDランプとなる為、容易に交換できるバルブは存在しません。（ライトAssy）

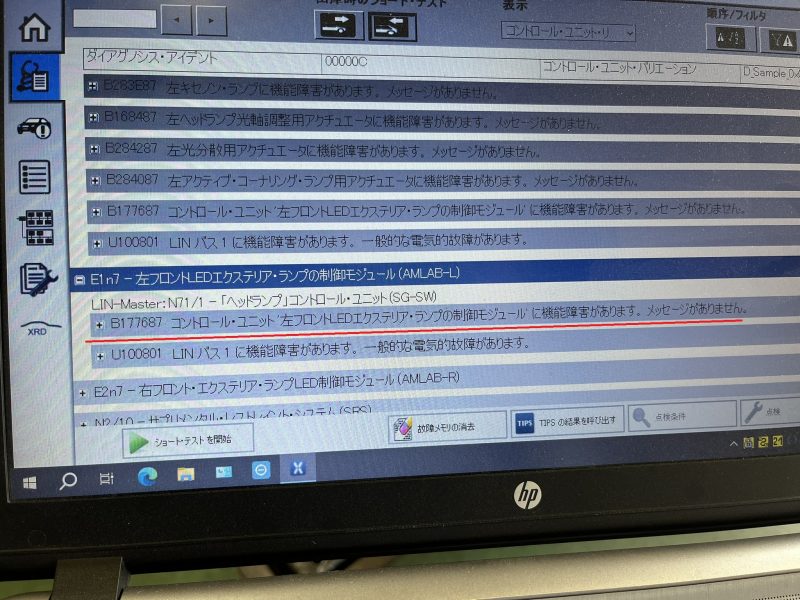

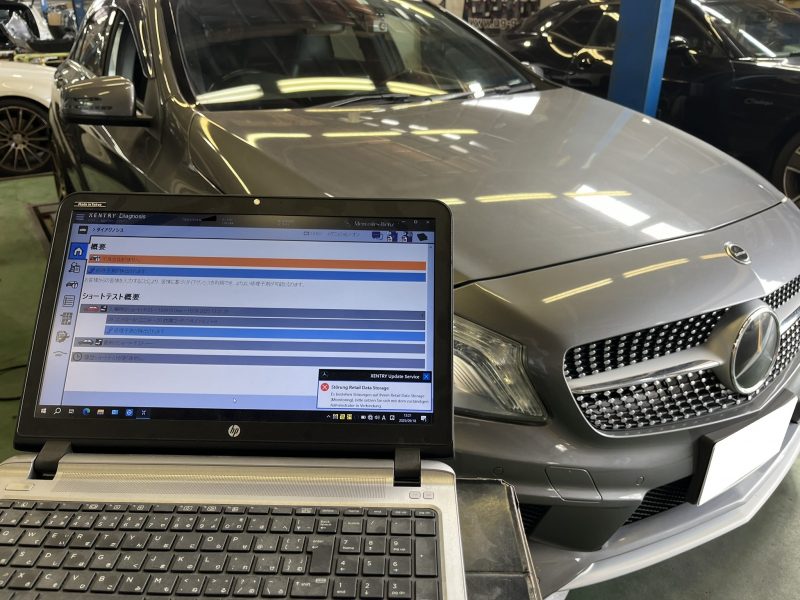

XENTRY診断機にてショートテストを行うと、不具合が発生している左側のフロントLEDエクステリアランプ制御モジュールの機能障害が検知されてしまっています。



フロントのLEDエクステリアランプ制御モジュールは、該当する側のヘッドライト裏側に装備されています。

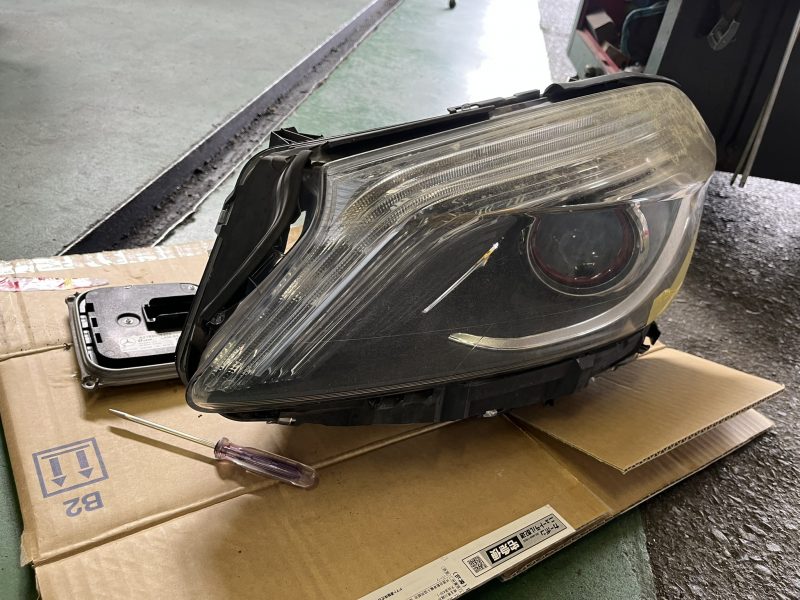

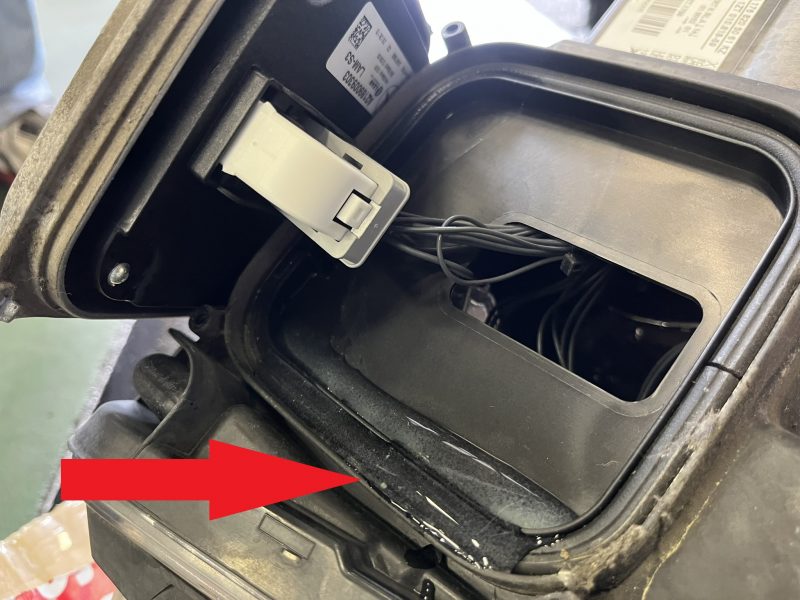

問題のヘッドライトを現車から取り外してLEDエクステリアランプ制御モジュールを確認すると、その取付部より水が混入してしまっているのが判明。

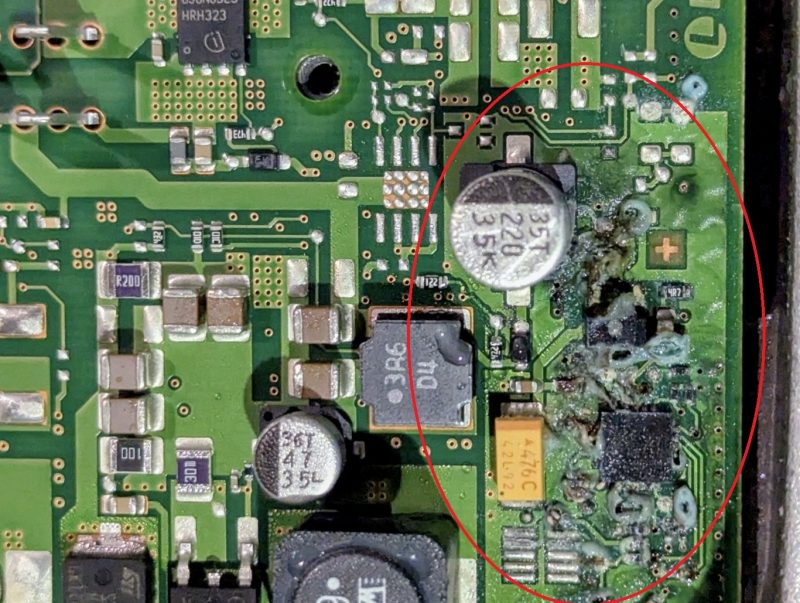

制御モジュール取り付け面パッキンの劣化等によって雨水や洗車水が侵入し、モジュール内部が腐食してしまっている状態に陥っています。

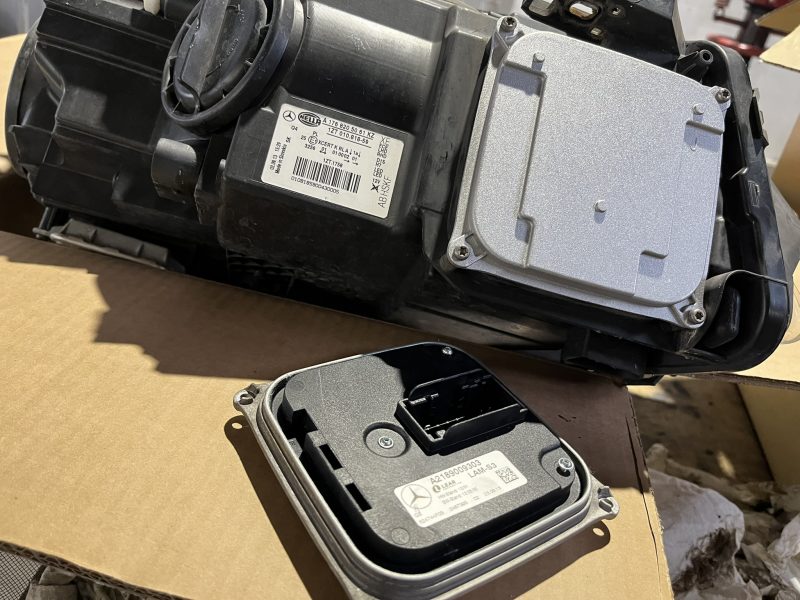

水没損傷してしまっているECU等の電子部品は交換が必要になるので、新しい制御モジュールへと組換え作業となります。

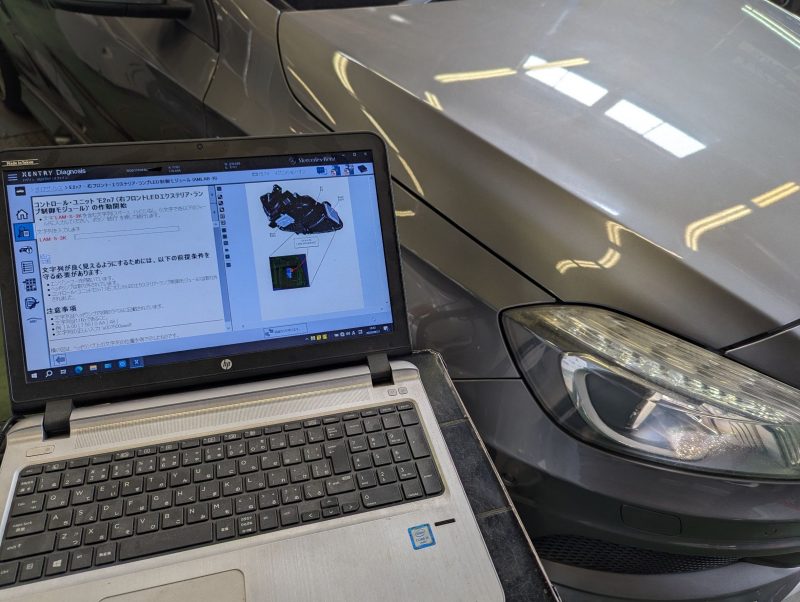

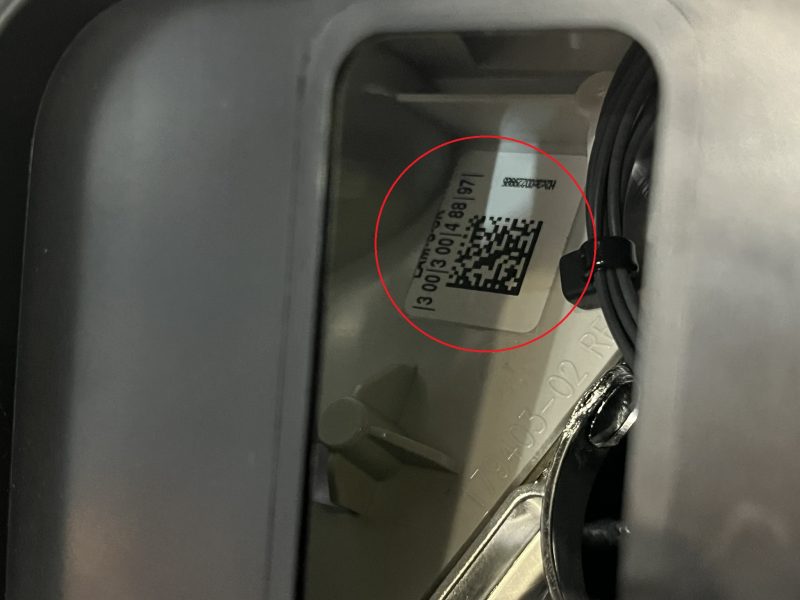

LEDエクステリアランプ制御モジュールはCANネットワークで制御されるECUなので、新品部品交換後のプログラムはもちろん、取り付けた現車のヘッドライトのLEDコードを入力して作動開始処置を実行しなければいけません。

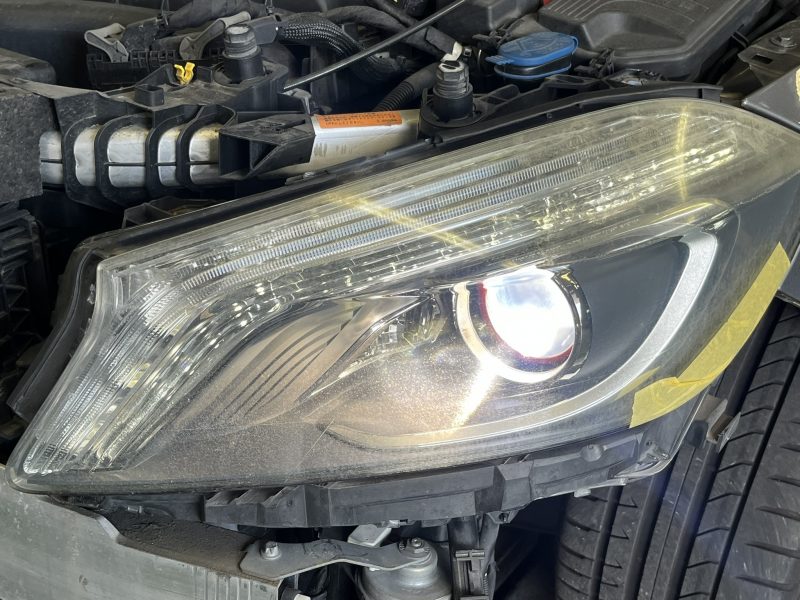

今回は幸い、ヘッドライト内部までは水害が及んでいなかったので、制御モジュール（及びパッキン）の組み換え/処置後は正常にエクステリアランプ制御も復帰しました。



UGではベンツ専用診断機である「XENTRY/DAS」を完備し、各クラスのベンツ修理も数多く承っております（2024y度 年間ベンツ修理入庫実績227台）

あらゆるクラスの各種故障診断や各種コーディング変更等（カスタムコーディング）も修理作業にて実施しています。

ベンツの修理でお悩みの方は、ユーザー様/業者様問わず、お気軽にご連絡お願いします。



UG/yoshida

---

---
