オーバーヒートトラブルでお預かり修理のご用命を頂いた2016yジープレネゲードですが、追加作業にてステアリングのスイッチ操作不能トラブルの点検作業です。



ステアリングに装備されているコンビネーションスイッチ操作にて通常はメーターディスプレイの表示変更が可能なのですが、現車はスイッチ操作を行っても無反応＝ディスプレイ表示の変更が不可能な状態に陥っています。

それと併せてトランスファセレクターのスイッチ操作や、パーキングエイド及びレーンキープアシストのOFF操作スイッチも機能しなくなっています。

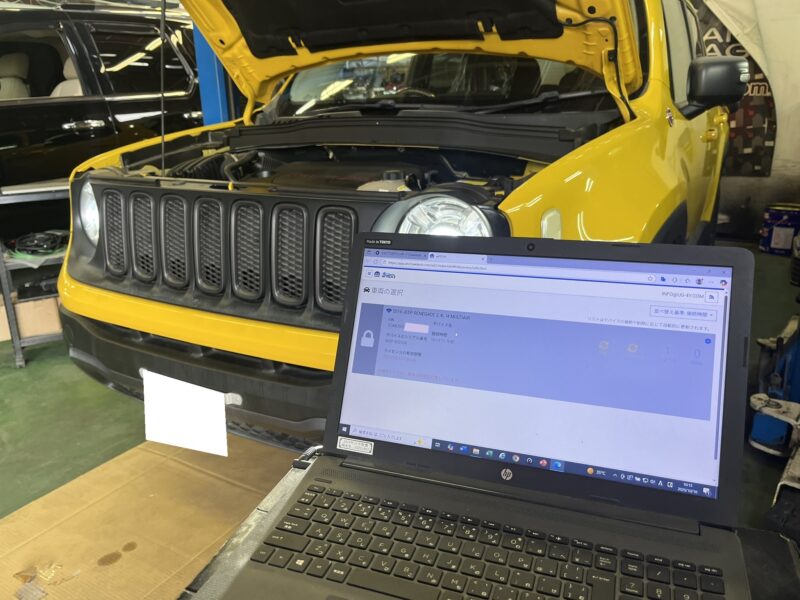

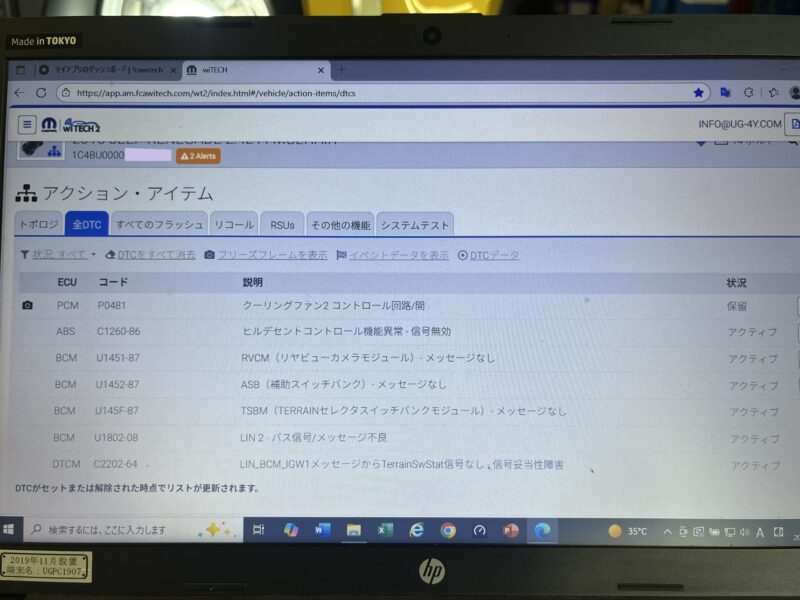

wiTECHにてDTC（故障コード）を確認すると、上記に示す機能に対するメッセージが存在せず、LIN2バス回路の不具合を検知している状態です。

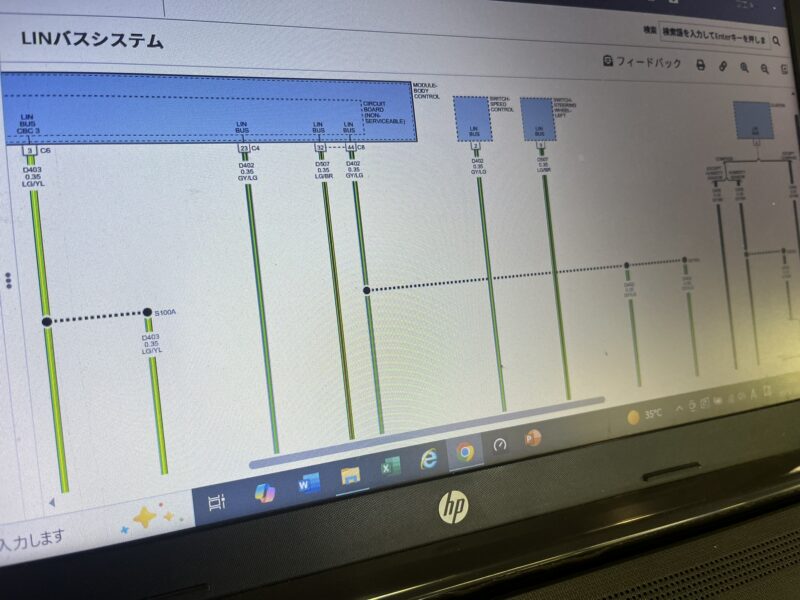

先に示した現在機能していないスイッチ群類は全て、BCMからLIN2バス回路に属するネットワークで構成されています。

LIN2バス回路が成立していないので、先に示した不具合トラブルが発生してしまっているのが理解できます。

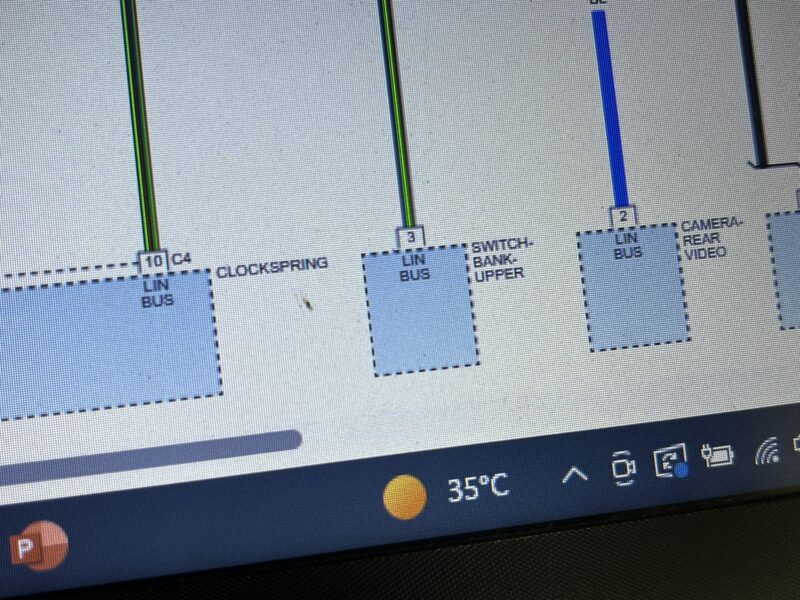

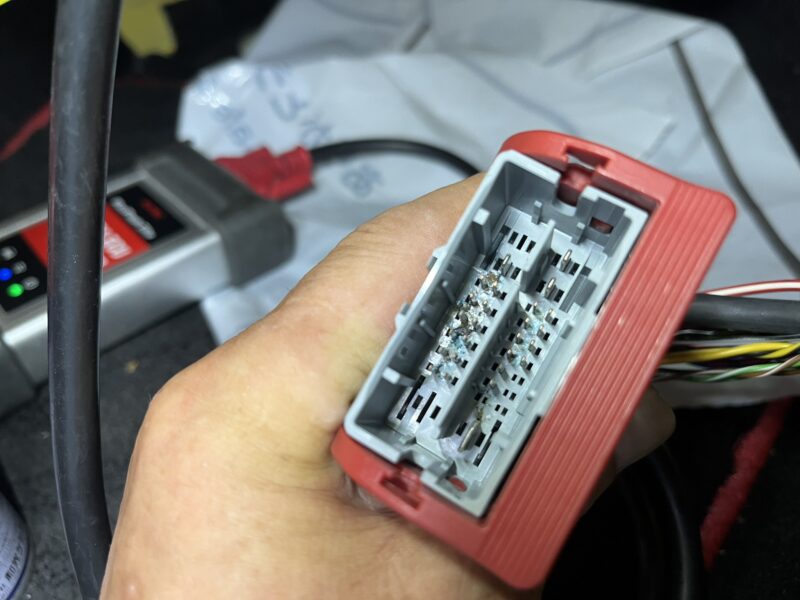

LIN2バス回路に属するスイッチ/モジュール群を順番に点検していき、その回路が成立しなくなっている箇所を検索していくことになります。

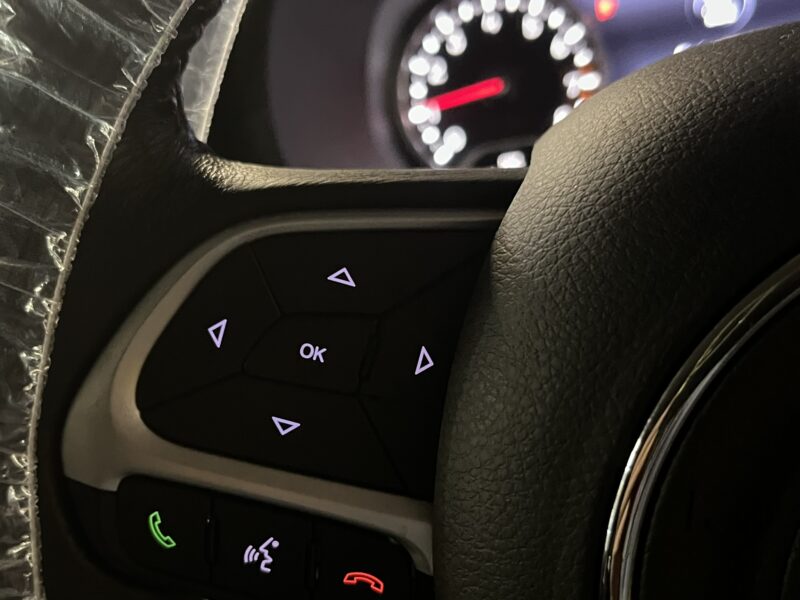

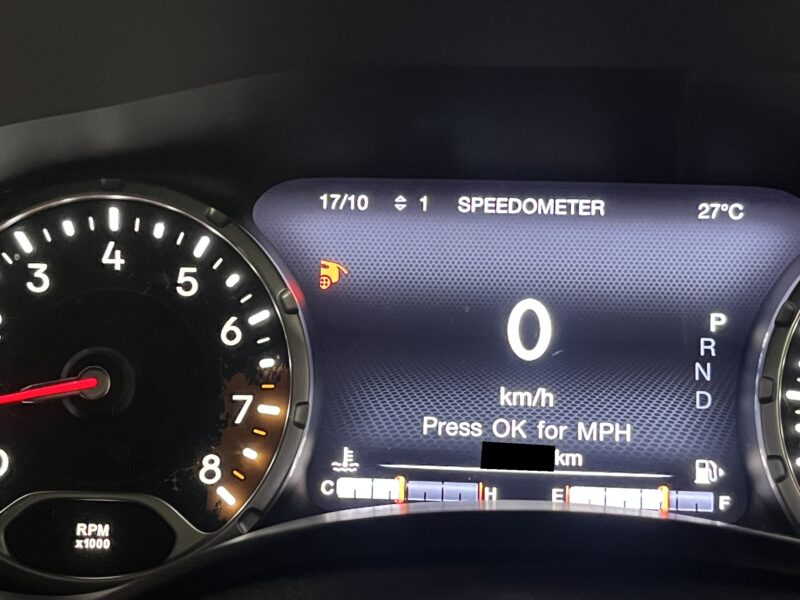

無事LIN2バス回路の成立修復後はステアリングスイッチ操作をはじめ、トランスファモードのスイッチ切り替えやキープレーンアシストOFFスイッチ操作も復帰しました。



UGではオンラインディーラー診断機であるwiTECH2（ワイテック2）を導入しています。

クライスラー/ダッジ系だけでも年間400件以上の各種メンテナンスご入庫を頂いているUGでは、連日オンラインによる診断/プログラム作業を行っています。（2024y度 年間クライスラー&ダッジ修理入庫実績425台）

UGでは今後も継続して、ECUプログラミングを含むクライスラー/ダッジ系の全ての作業を自社内で行える環境を維持しますので、メンテナンスでお困りの方は ユーザー様/業者様問わず ご縁慮無くお問い合わせ下さい。



UG/yoshida

---

---
