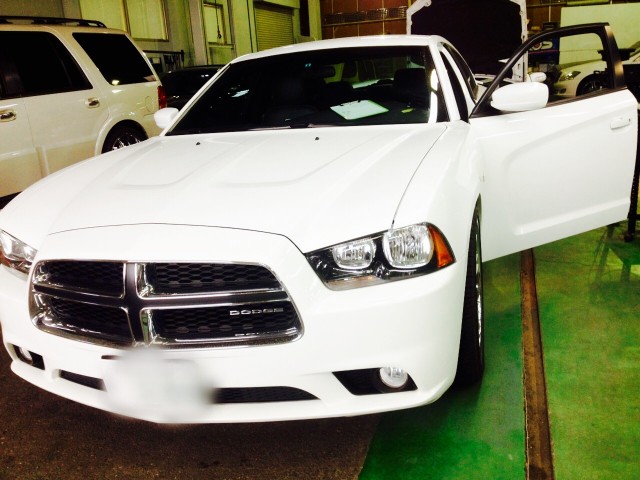

エアバックの警告ランプが点灯してしまった、2012yダッジチャージャーの診断です。
点灯した原因を診断するため、WiTECH(クライスラー/ダッジ純正メーカーテスター)にてフォルトコード(故障コード)の点検。
入力されているコード内容は、右側シートのスクイブ(点火装置)回路の断線。

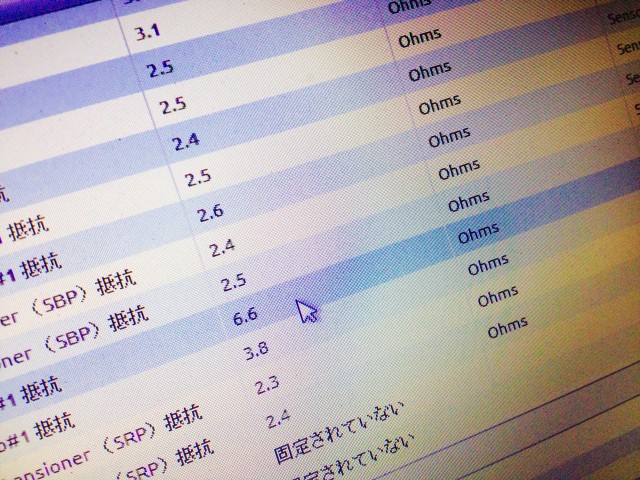

さらに実測値を調べてみると、完全な断線ではなく、コード入力されている箇所のスクイブの抵抗が大きい状態。
通常3Ω未満の抵抗値ですが、そこだけ6.6Ωと倍以上の抵抗値なので、抵抗大=断線とユニットでは判断。
抵抗が大きくなってしまってる箇所=そのスクイブ(点火装置)内部の不良によるものもありますが…
意外と多いのは、配線途中に設けられている接続端子(カプラー)での接触抵抗。
数あるカプラー部でその箇所を見極める近道は、稼動部(ハンドルやシート等)に隣接して影響を受けやすい箇所のカプラーなので、順番にテスターで実測の抵抗値を確認しながら…今回の原因も結果、単なる接触抵抗によるもので、特に部品の交換は不必要でした。
UG/yoshida
