走行すると「ENGINE POWER IS REDUCED」の警告メッセージが表示され、アクセルを開けてもエンジン回転が上がらなくなる、2008yキャデラックエスカレードの診断です。

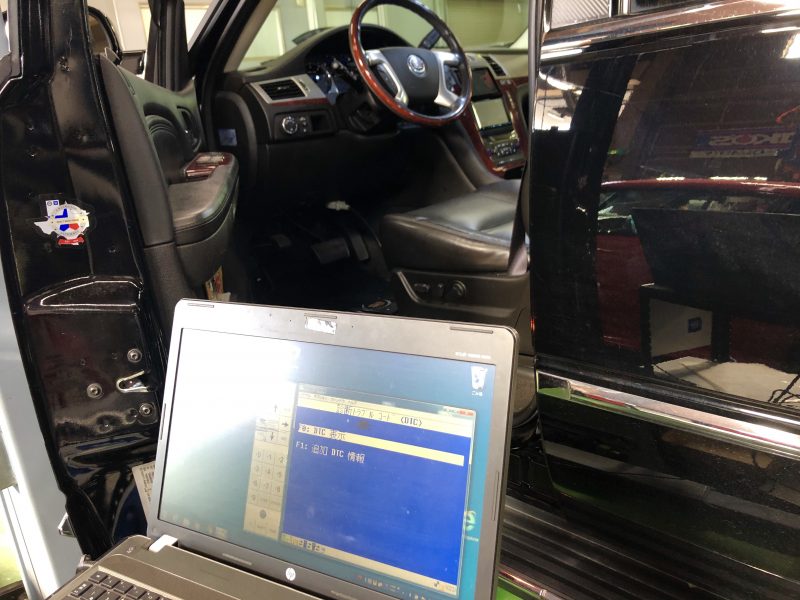

TECH2を接続してECM（エンジンコントロールモジュール）に入力されているDTC（故障コード）を確認すると、5V基準値1回路の不具合を検出しています。
エンジンのコントロールモジュールは、各部に配置されたセンサー類の情報を基に、アクチュエーター制御（点火/燃料/スロットル等の制御）を行っています。
このセンサー類にはECMより5Vの基準電圧が供給されており、複数存在するセンサーの5V基準値回路に対して2系統の回路（基準値1及び基準値2）が存在します。
今回のエスカレードでは車両の挙動に対し、基準値1回路の5V電圧降下が発生し、それに伴い複数のセンサー機能に対して障害が発生してる状態と判明。
基準値1回路で供給されるセンサー類、及びその周辺のハーネスを順番にチェックしていく必要性があります。
基準値1回路に属するセンサー、例えばMAPセンサーやエアコン圧力センサーやカムポジションセンサー…そして問題のフューエルタンクの圧力センサー。

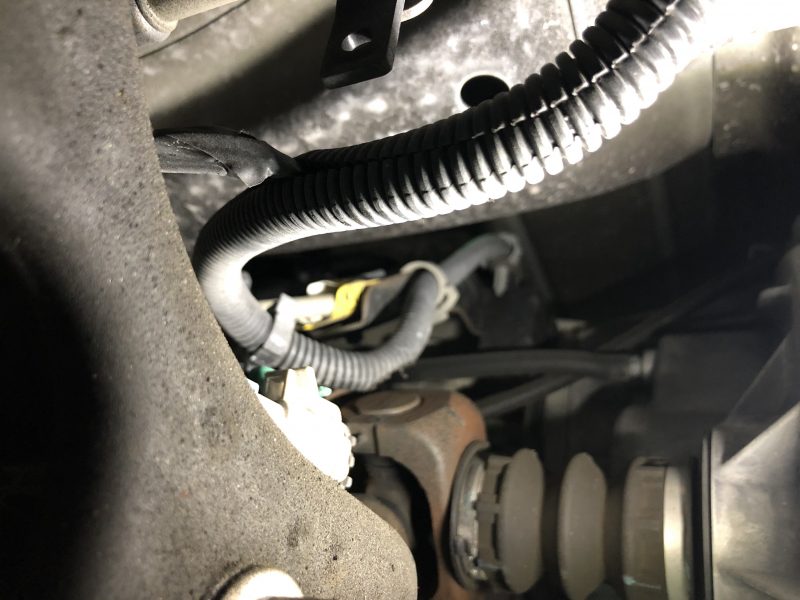

フューエルタンクへと導かれるセンサーへのハーネスは、AWDのため回転するフロントプロペラシャフト上部を通過しています。
しかしそのハーネスの取り回しにより、プロペラシャフトとのクリアランスが狭く、場合によっては今回のエスカレードの様に配線が擦れてしまっている状態。
それによって内部配線が損傷し、そこに含まれている基準値1回路が挙動によって断線＝基準値1回路に属するセンサー全てが機能障害を発生するトラブルです。
配線修理及び取り回しの対策処置後は、如何なる状態でも安定した5V基準値1回路が成立し、本日無事納車完了です。
