エンジンを始動してもセンターにマウントされたモニターが起動しないという案件にて修理お預かりした、2013yクライスラー300の診断です。
オーディオ操作やナビ画面の表示以外に、エアコンの表示/操作や各種設定機能等がブラックアウトの為に操作できない状態です。
wiTECHのネットワークトポロジー画面にてECUツリーを確認すると、テレマチックゲートウェイ(TGW)を起点にネットワークラインが途絶しているのが判明。
テレマチックゲートウェイ回路を確認する為に、モニターAssyを取り外します。
モニターの奥にはディーラーオプションのインターフェイスが存在し、CAN回路が一旦インターフェイスを介して接続されています。
このインターフェイスの不良によって内部でCAN回路が途絶=TGWから先のネットワークを途絶させているのが判明。
このディーラーオプションにて装備されたインターフェイス、ケースにはCHRYSLER LXと記載されていますがメーカーの純正部品では無いので部品としての供給が存在していない模様。
とりあえずはネットワークラインをバイパス処理による配線作業を行い、インターフェイスを介さずにCAN回路の成立処置。

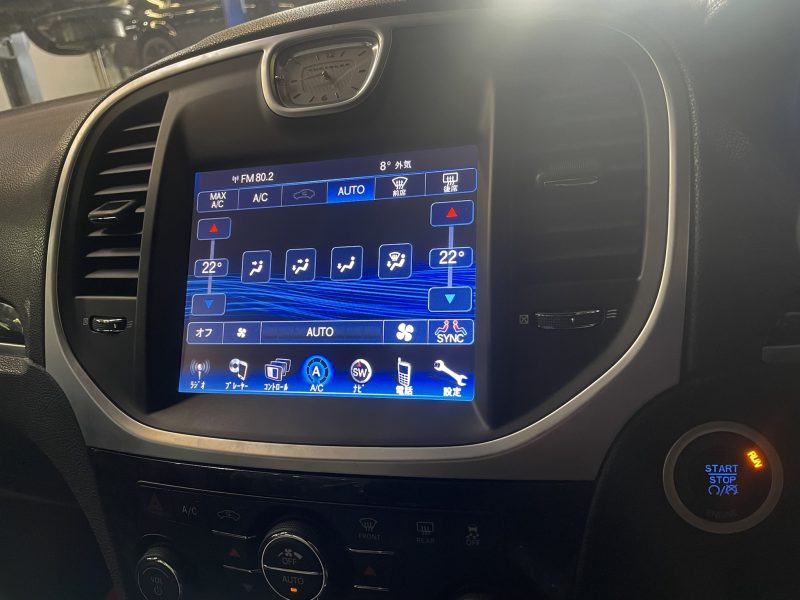

その為に地デジ機能が無くなりましたが、その他の純正モニター機能は復帰成功です。
UGではオンラインディーラー診断機であるwiTECH2(ワイテック2)を導入しています。
クライスラー/ダッジ系だけでも年間400件以上の各種メンテナンスご入庫を頂いているUGでは、連日オンラインによる診断/プログラム作業を行っています。(2021y度 年間クライスラー&ダッジ修理入庫実績432台)
UGでは今後も継続して、ECUプログラミングを含むクライスラー/ダッジ系の全ての作業を自社内で行える環境を維持しますので、メンテナンスでお困りの方は ユーザー様/業者様問わず ご縁慮無くお問い合わせ下さい。
UG/yoshida
