バリオルーフのハイドロリックフルード漏れ/ベンツSL400

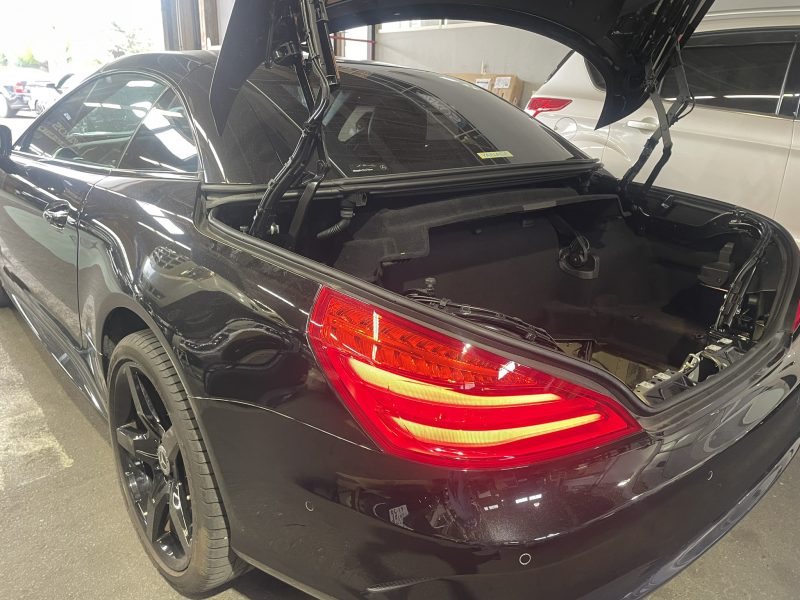

トランクを開けるとトランク内にオイルが漏れ垂れた痕跡がある、R231モデル/ベンツSL400の修理作業です。

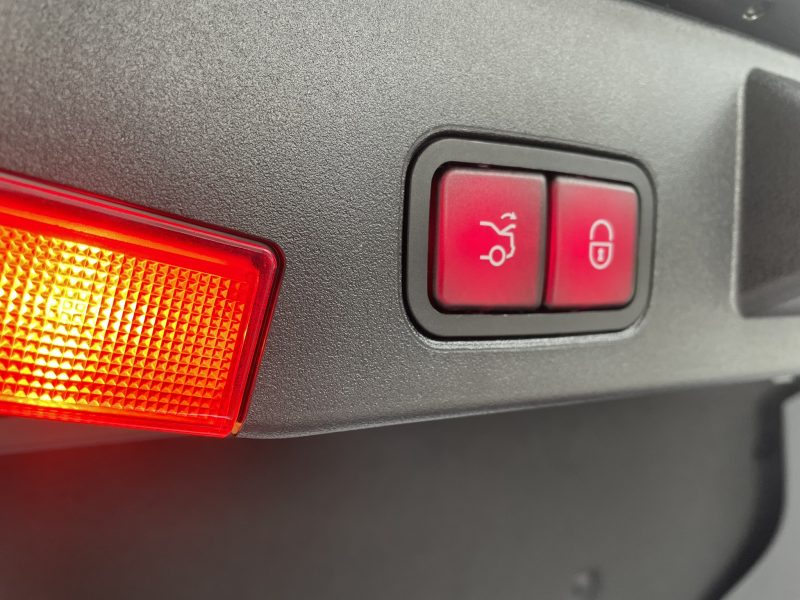

R231のトランクは開閉どちらの動作も、スイッチ操作によるオート作動機能が備わっています。



その駆動制御はバリオルーフコントロール(VDS)による油圧制御での開閉動作となります。

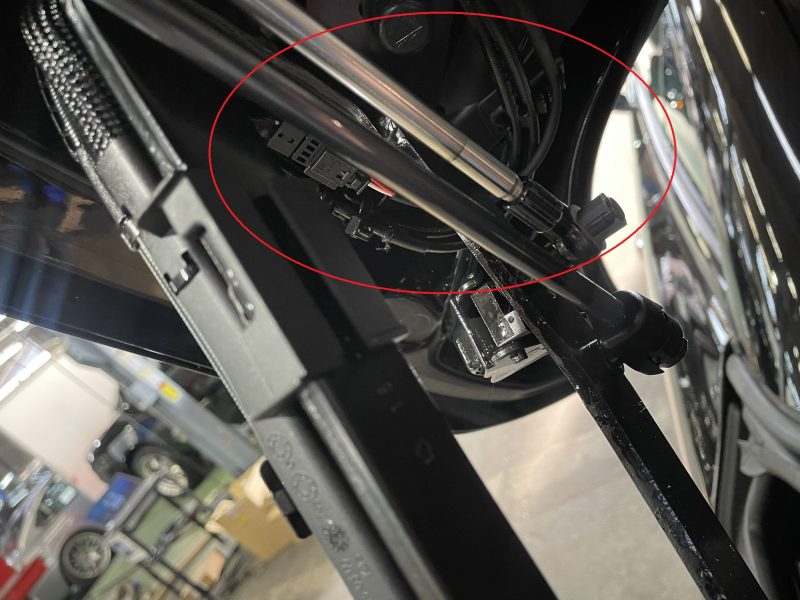

トランクの開閉動作を行うシリンダーがトランク両ヒンジに備わっているのですが、その個所からハイドロリックフルードが漏れてしまっている状態です。

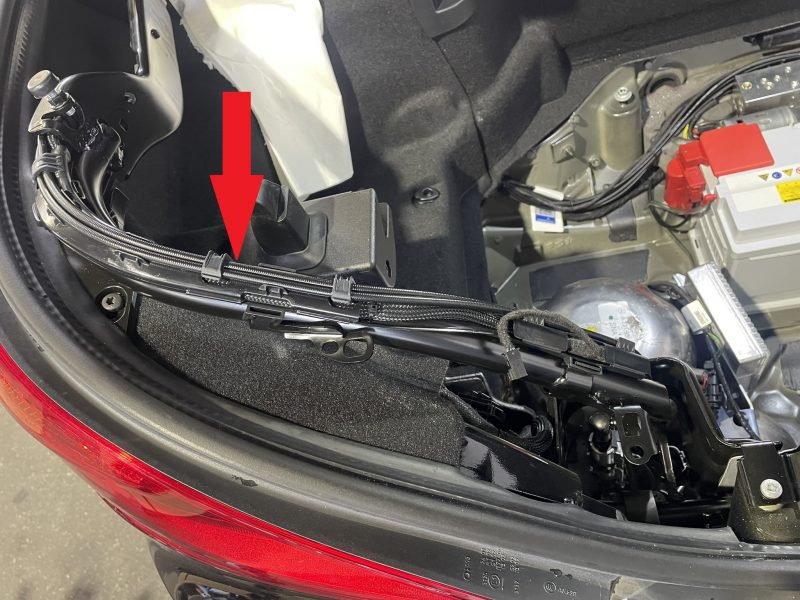

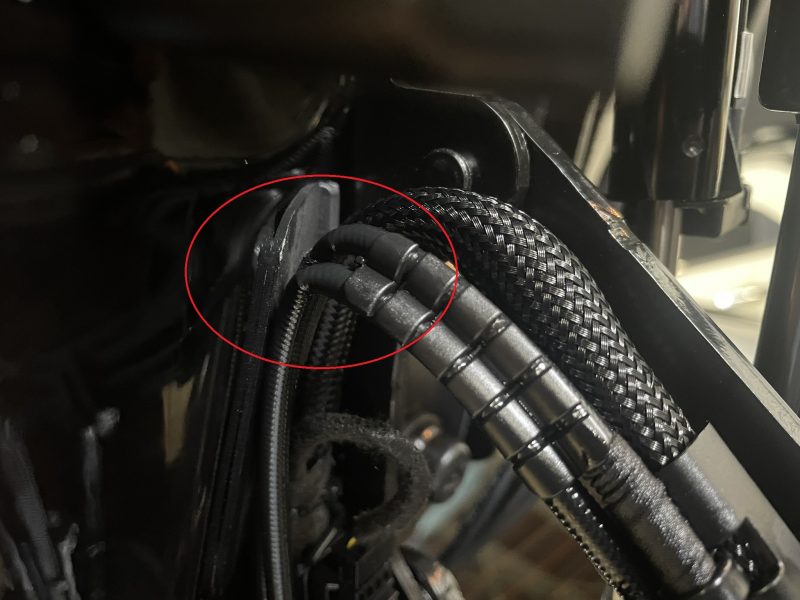

またシリンダーに導かれるハイドロリックラインもR部に折れがみられるため、併せて交換作業を行います。

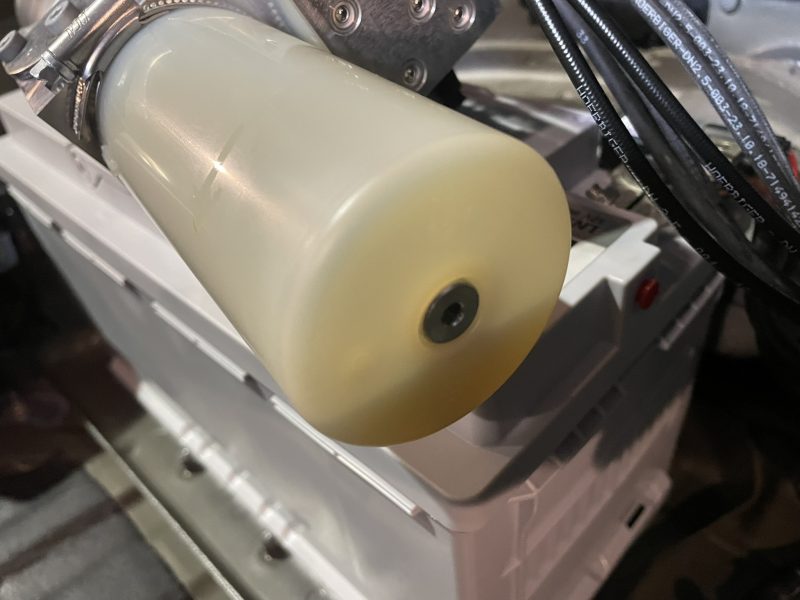

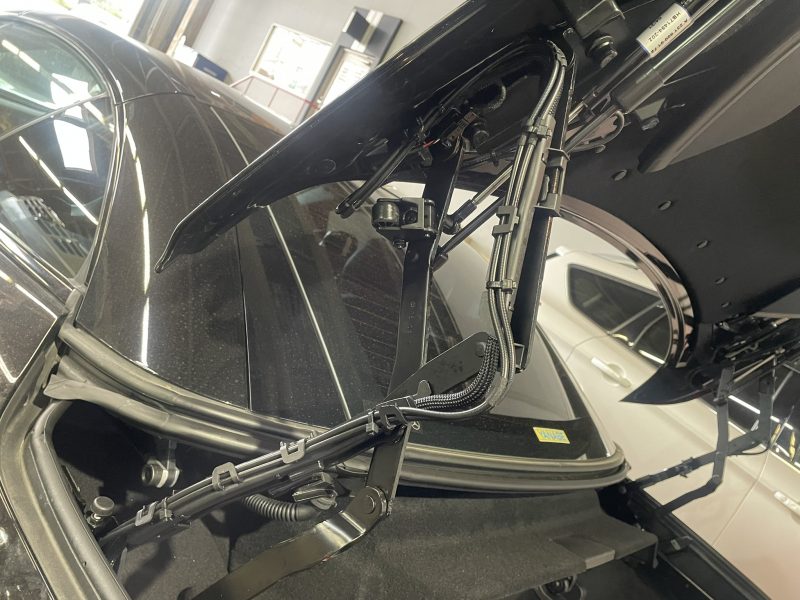

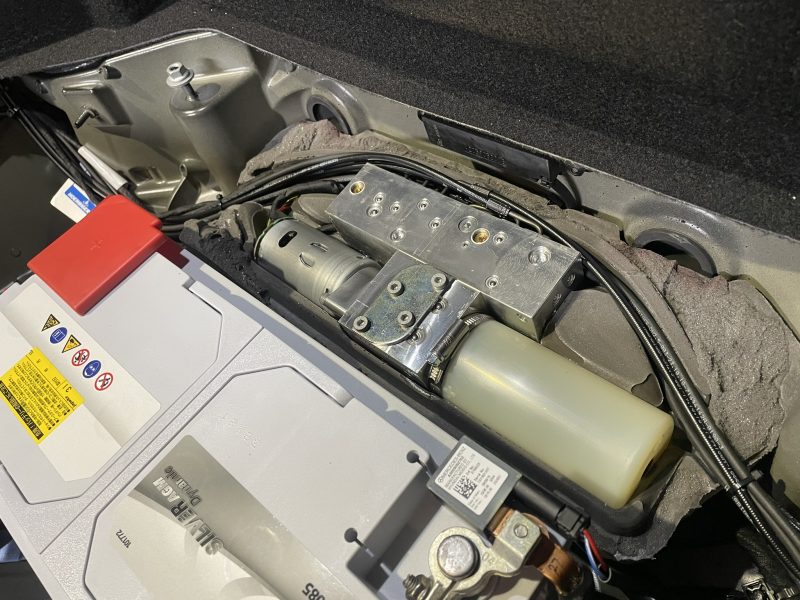

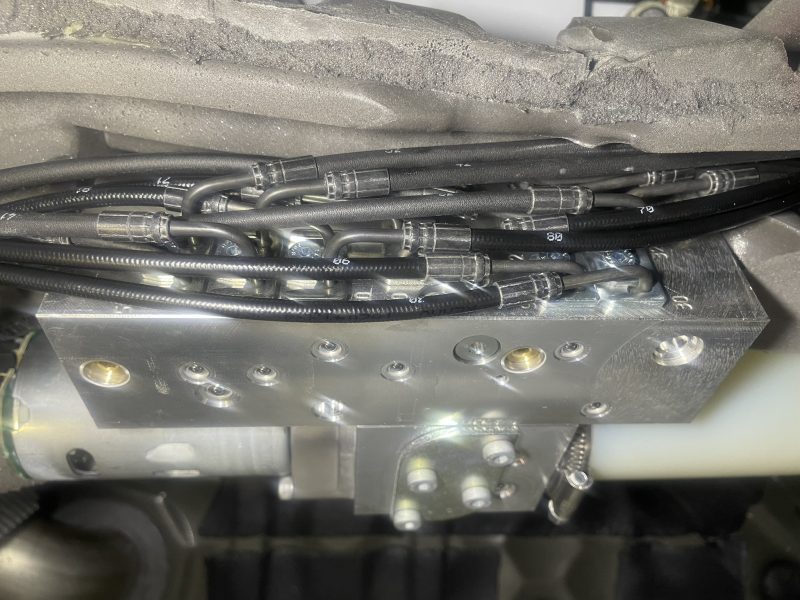

トランク両ヒンジに取り付けられているシリンダーのハイドロリックラインは、トランクの開閉部を添うように取り回されハイドロリックポンプに接続されています。

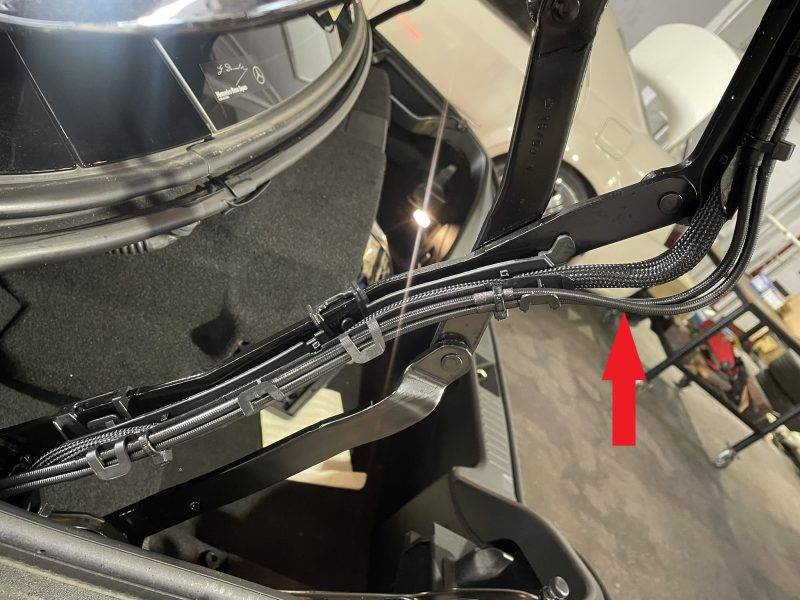

随所にあるR部に無理がかからぬよう、オリジナルと同様の取り回しにて組み換え作業の実施。

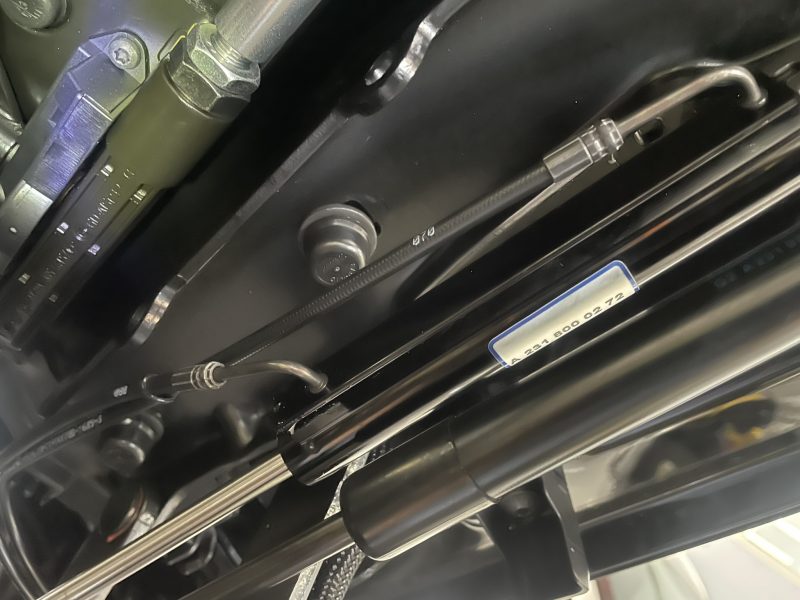

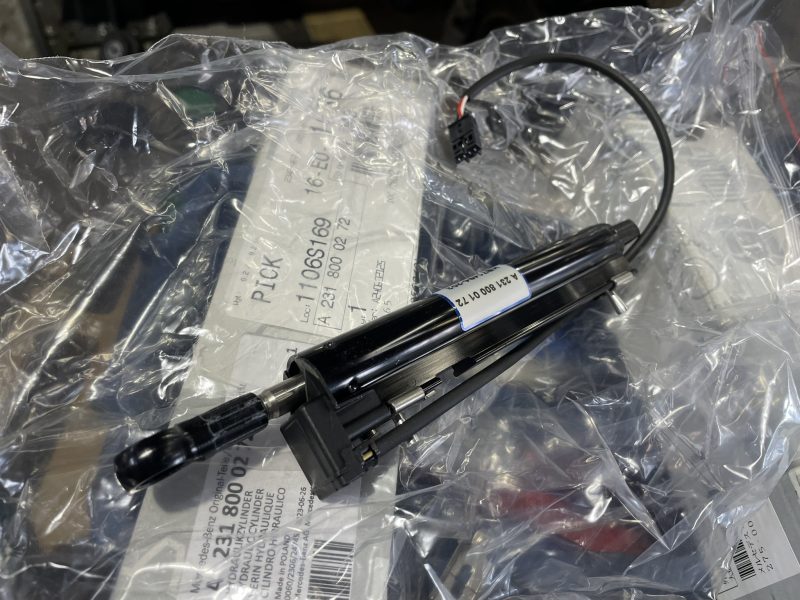

もちろん漏れが発生したトランクヒンジのシリンダーも、新しい部品へと交換します。



全て組み換え後はハイドロリックフルードを充填し、トランクやバリオルーフを数回作動させてフルードのエア抜きを行い、スムーズに駆動するか確認。

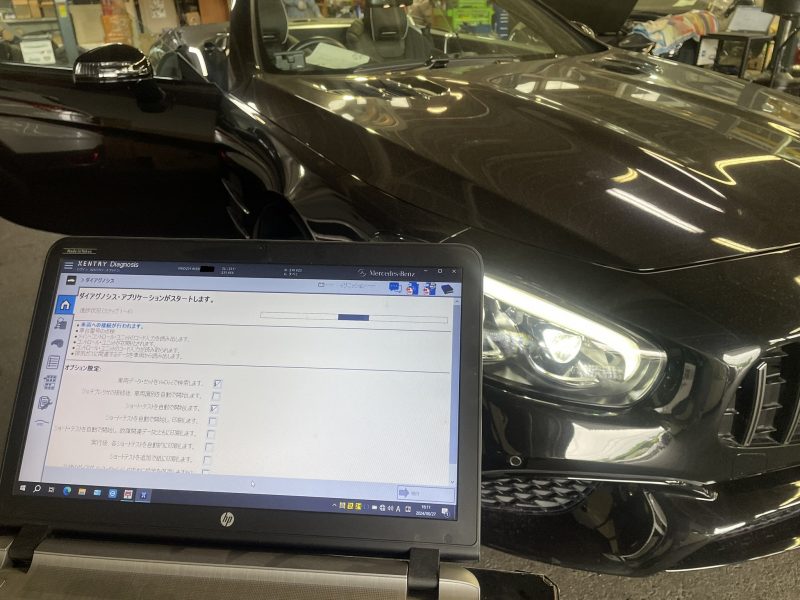

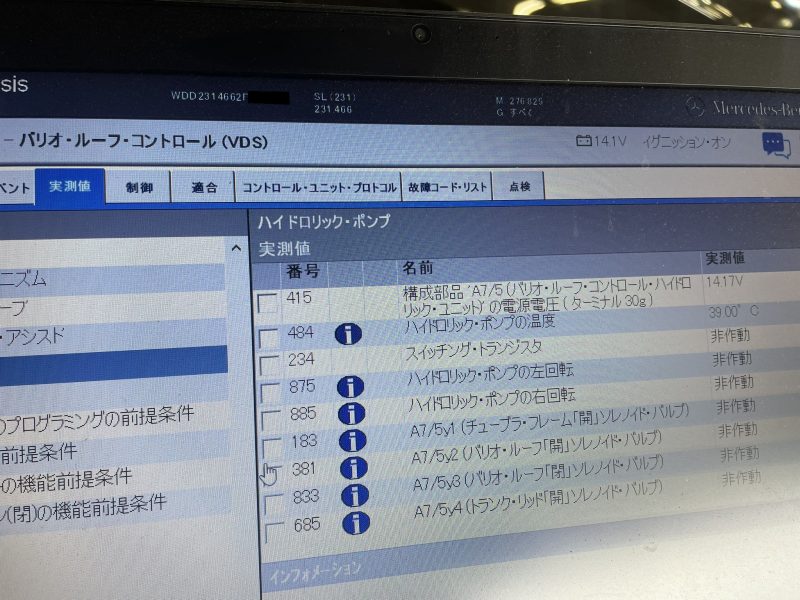

最終的にハイドロリックポンプの制御点検をテスターで確認して作業完了です。



UGではベンツ専用診断機である「XENTRY/DAS」を完備し、各クラスのベンツ修理も数多く承っております(2023y度 年間ベンツ修理入庫実績279台)

あらゆるクラスの各種故障診断や各種コーディング変更等(カスタムコーディング)も修理作業にて実施しています。

ベンツの修理でお悩みの方は、ユーザー様/業者様問わず、お気軽にご連絡お願いします。



UG/yoshida
